Как правильно замерить окна и двери для заказа?
Если знать основные правила и следовать нашим профессиональным советам, замер окон или дверей станет относительно простой и выполнимой задачей, с которой Вы сможете справиться самостоятельно, без помощи специалистов. Для того чтобы заказать окна или двери в нашем интернет-магазине, Вам необходимо правильно произвести их замеры и указать их ширину и высоту, чтобы в процессе установки они оптимально вписались в подготовленный проем.
Различия в замерах оконных и дверных проемов зависят в основном от типа здания:
- планируемые окна или двери находятся в доме-новостройке с пустыми проемами;
- планируемые окна или двери находятся в доме старой постройки, где новые окна будут установлены вместо имеющихся старых.
Замерять пустой проем проще, поскольку все откосы видны и доступны. А вот старое окно или дверь и их отделка в проеме несколько усложняют эту задачу.
Перед началом замеров Вам необходимо подготовить:
- лист, на котором Вы сможете делать эскизы проемов, помечать размеры и производить необходимые расчеты;
- рулетку (или лазерный дальномер) для замеров расстояний;
- строительный уровень, чтобы убедиться в том, что углы рамы прямые, а поверхности – ровные.
На что важно обратить внимание при проведении замеров:
- производите замеры и расчеты с точностью до миллиметра;
- при проведении расчетов четко различайте, где размеры проема, а где – изделия.
Что важно при заказе изделий:
- размеры окон, подоконников или дверей должны быть указаны в миллиметрах;
- при заказе указывайте размеры изделия, а не размеры проема;
- в параметр высоты, который Вы вводите в интернет-магазине при заказе створчатых или витринных окон, будет автоматически включена высота подставочного профиля для подоконника (30 мм). Он необходим для установки подоконников и оконных отливов. Если Вам не нужен подоконник, то в параметрах изделия "Подставочный профиль для подоконника" выберите "Без подставочного профиля для подоконника", и его размер будет автоматически вычтен из введенного Вами параметра высоты изделия.
Ниже приведены инструкции по замеру как пустых проемов в новых зданиях, так и проемов в старых зданиях, где старые окна (или двери) будут заменены на новые. Здесь Вы найдете подробные пошаговые инструкции, иллюстрированные схемами и видеоматериалами, которые помогут Вам лучше понять весь процесс и позволят правильно рассчитать размеры планируемых окон, подоконников и дверей.
Содержание руководства:
1. Замеры нового оконного проема.
2. Замеры подоконников и оконных отливов нового окна.
3. Замеры нового дверного проема.
4. Замеры старого окна в блочном доме.
5. Замеры старого окна в кирпичном доме.
6. Замеры подоконников и оконных отливов старого окна.
7. Замеры старого дверного проема.
Замеры проемов в новостройках
Замеры нового оконного проема
1. Проверка проема на ровность
Перед началом замеров проверьте с помощью строительного уровня перпендикулярность проема и ровность откосов. Другой способ проверки - сравнение размеров. Для этого замеряются обе диагонали проема и сравниваются их размеры. Если размеры отличаются, это означает, что нет угла 90°, в этом случае рекомендуется выровнять откосы, и лишь затем - измерять их. Производите замеры после того, как откосы будут очищены.
2. Замеры высоты проема
Производите замеры вертикально как минимум в трех разных местах: слева, в центре, справа. Из полученных значений выберите наименьшее и вычтите 30 мм на монтажные зазоры между окном и проемом.
К примеру, наименьшее значение оконного проема составляет 1290 мм, за вычетом из него необходимых монтажных зазоров в 30 мм получаем 1260 мм. Это и есть высота окна для заказа.
3. Замеры ширины проема
Производите замеры как можно более горизонтально как минимум в трех местах: вверху, посередине, внизу. Из полученных значений выберите наименьшее и вычтите 40 мм на монтажные зазоры между окном и проемом.
К примеру, наименьшее значение оконного проема составляет 2300 мм, за вычетом из него необходимых монтажных зазоров в 40 мм получаем 2260 мм. Это и есть ширина окна для заказа.

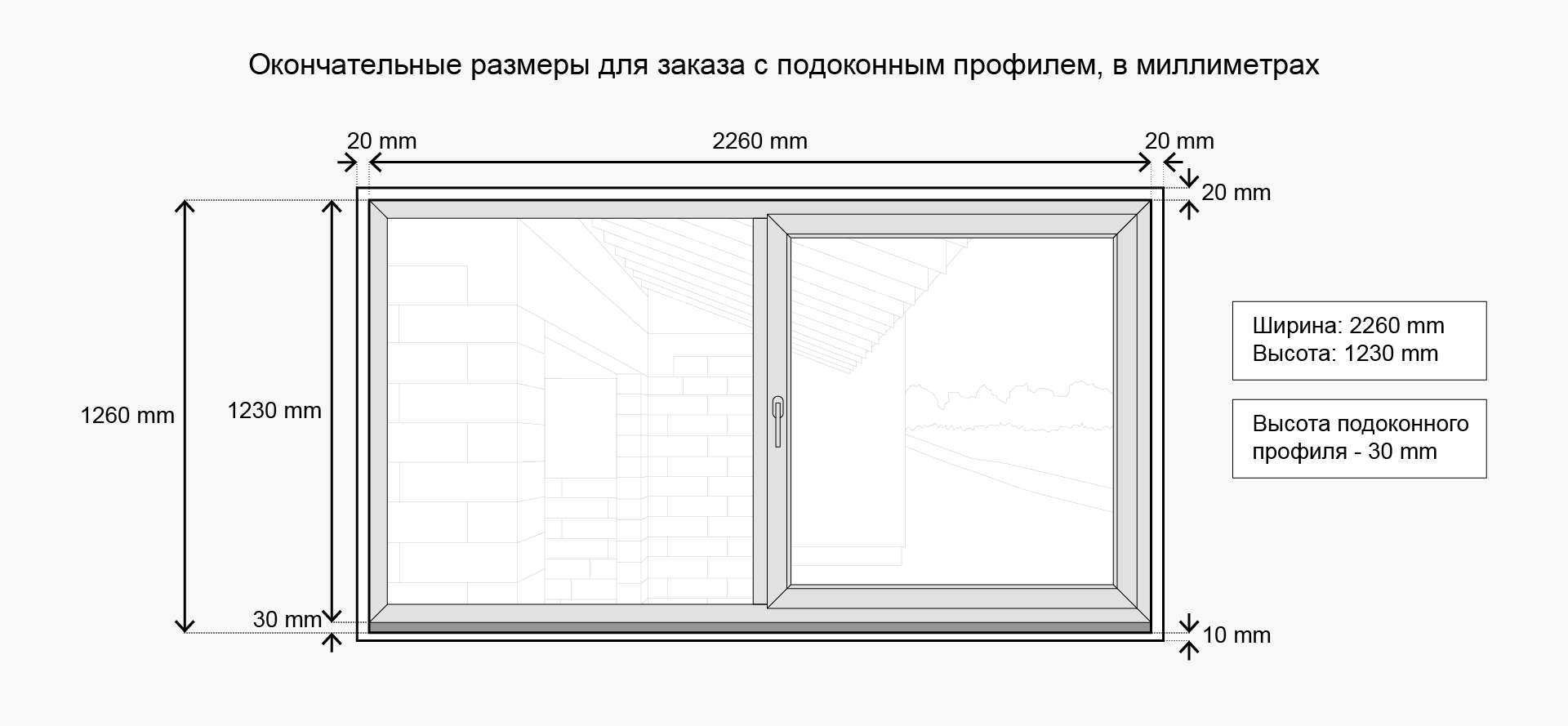

Окончательные параметры для заказа:
- Согласно примеру по замерам, ширина заказываемого изделия - 2260 мм, а высота - 1260 мм;
- Высота включает в себя 1230 мм окна и 30 мм подставочного профиля для подоконника. Если подоконники Вам не нужны, в параметрах изделия «Подставочный профиль для подоконника» выберите «Без подставочного профиля для подоконника», и его размер будет автоматически вычтен из заказываемого окна, и высота окна в таком случае будет 1260 мм.
Важно: при замерах проема для витринного окна, спроектированного до самого пола, а пол еще не оборудован, обратите внимание на инструкции по определению высоты будущего пола, которые можно найти в разделе «Замеры нового дверного проема».
Видеоинструкция
Замеры подоконников и оконных отливов нового окна
Подоконник
1. Замеры глубины подоконника

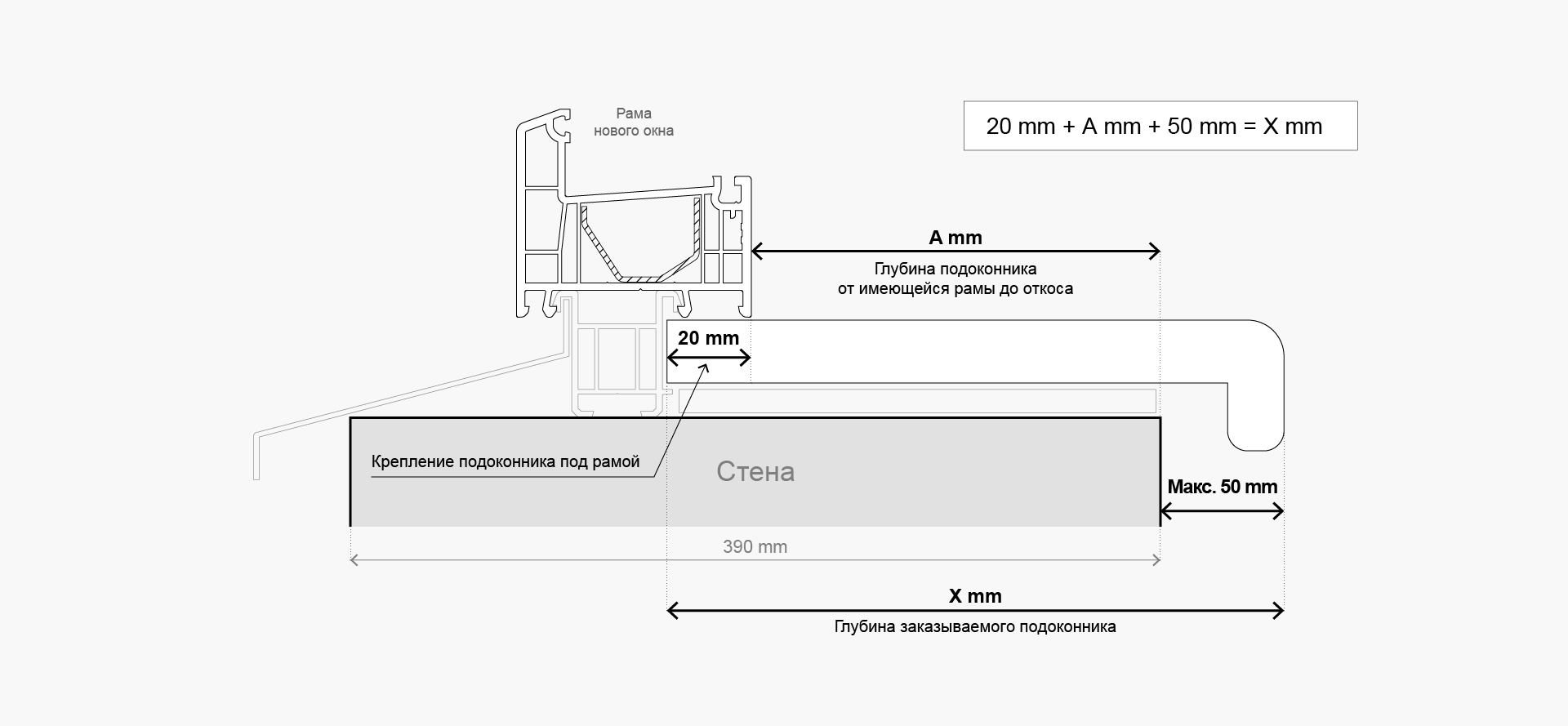

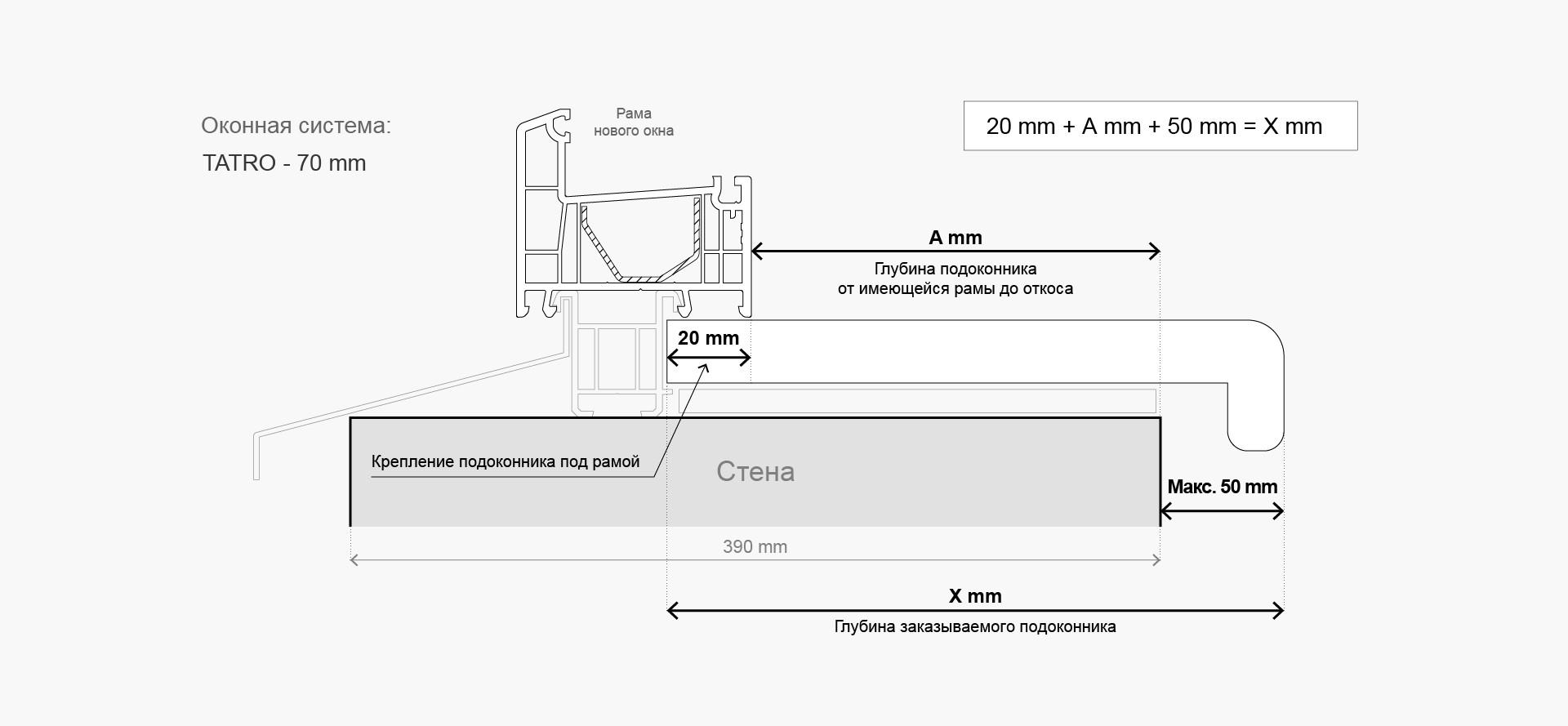

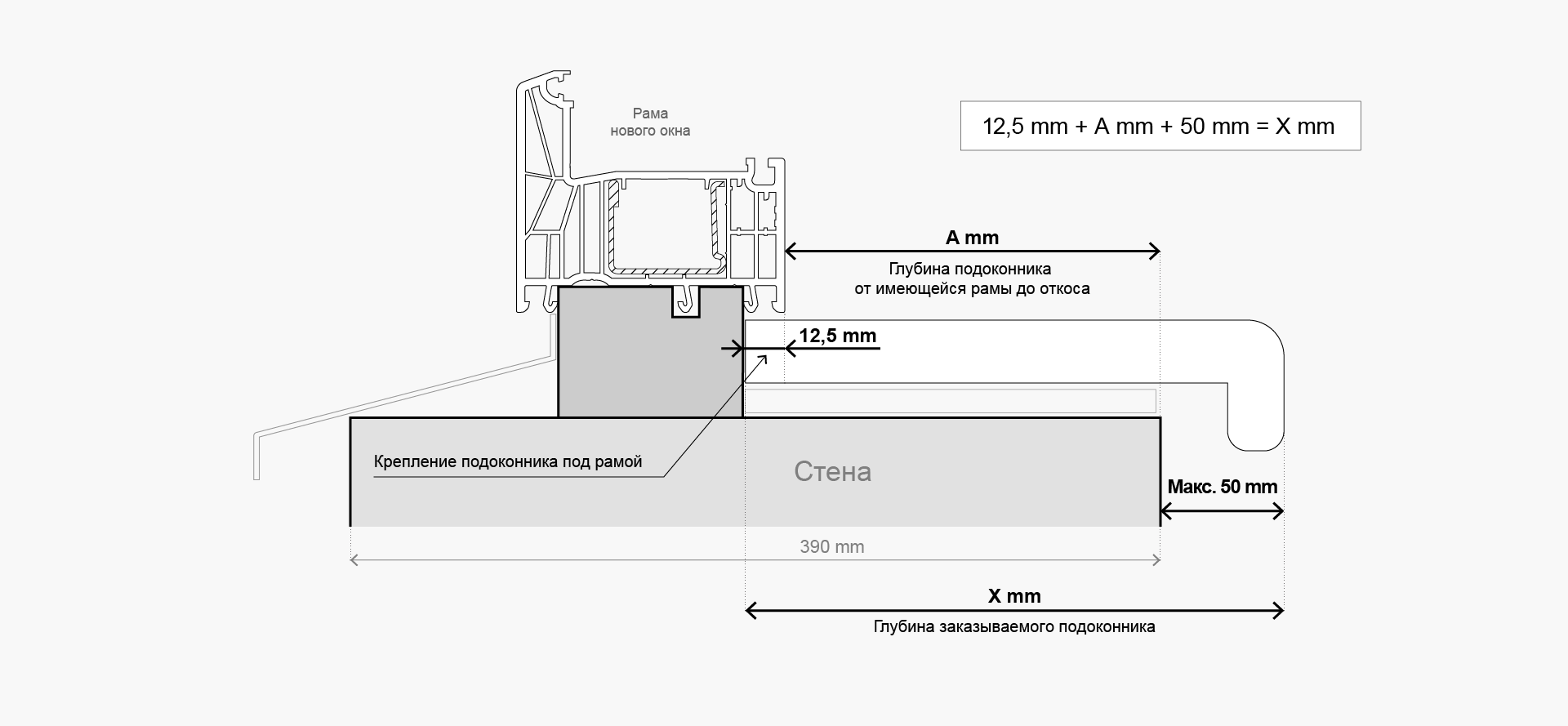

Сложите следующие параметры (см. рисунок ниже): 20 мм (для крепления подоконника под рамой) + A мм (расстояние от рамы до откоса) + максимум 50 мм (для выступа подоконника за края откоса) = X мм (глубина подоконника для заказа):
- 20 мм - стандартное расстояние для крепления подоконника под рамой независимо от выбранной профильной системы;
- A мм – расстояние от планируемой оконной рамы до откоса;
- Максимум 50 мм - выступ подоконника за края откоса. Рекомендуем не превышать данного значения, чтобы тепло циркулировало оптимально вверх от радиаторов.

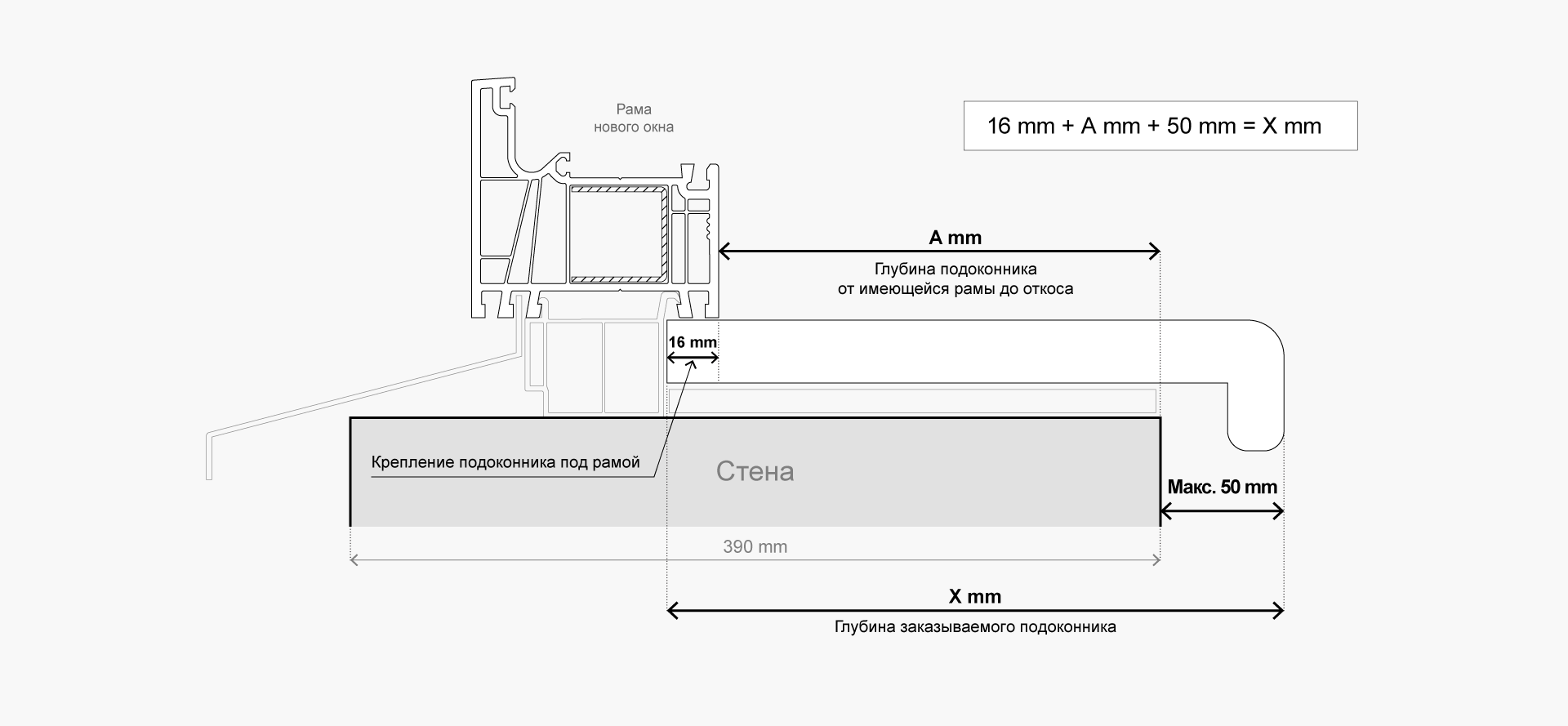

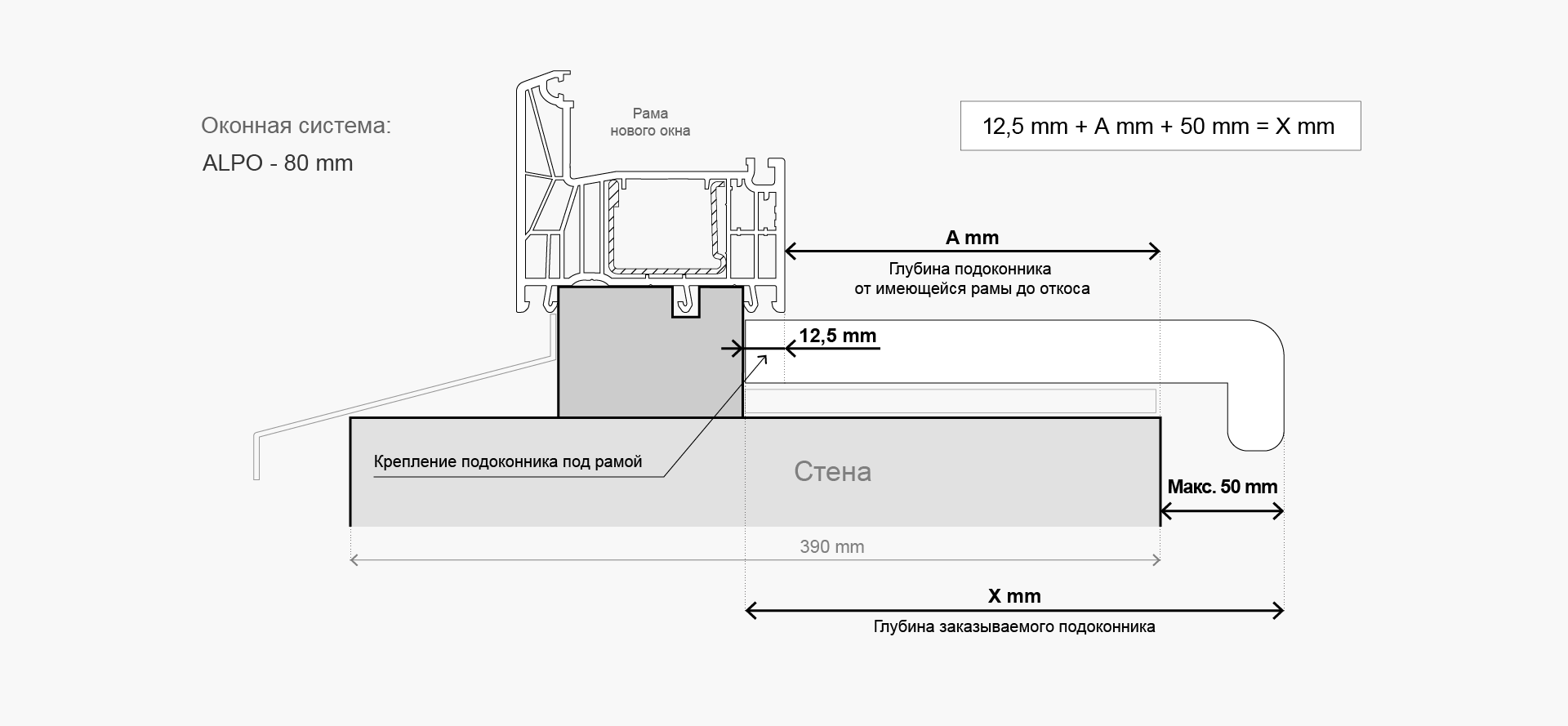

На схеме ниже представлен вид подоконника и окна сбоку в разрезе. Если Вы не уверены в том, где именно будет устанавливаться окно в проеме, советуем заказывать подоконник большей глубины, поскольку его можно будет подогнать и подпилить в процессе установки.
Возможные варианты глубины подоконника для заказа:
- 200 mm;
- 250 mm;
- 300 mm;
- 350 mm;
- 400 mm;
- 500 mm;
- 580 mm.
2. Замеры длины подоконника
Сложите следующие параметры (см. рисунок ниже): А мм (ширина проема) + В мм (оба выступа за края откоса) = X мм (длина подоконника для заказа):
На схеме ниже представлен вид подоконника сверху. Измерьте ширину оконного проема (А), где будет установлен подоконник, и прибавьте к нему планируемые расстояния для выступов подоконника за края откоса (В).
Производство и технические характеристики заказываемого подоконника:
Заказанные подоконники будут доставлены с прямыми краями. Подгонка краев под откосы производится во время установки.
- Максимальная возможная длина заказываемых подоконников – 6000 мм.
- Возможные варианты глубины заказываемых подоконников - от 200 мм до 580 мм:
- Края заказанного подоконника в стандартной комплектации не ламинируются. Для отделки краев предлагаем заказать пластиковые заглушки глубиной 605 мм, которые можно будет подпилить и подогнать во время установки подоконников:
Вид сбоку. Размеры заглушек для подоконника
Оконный отлив

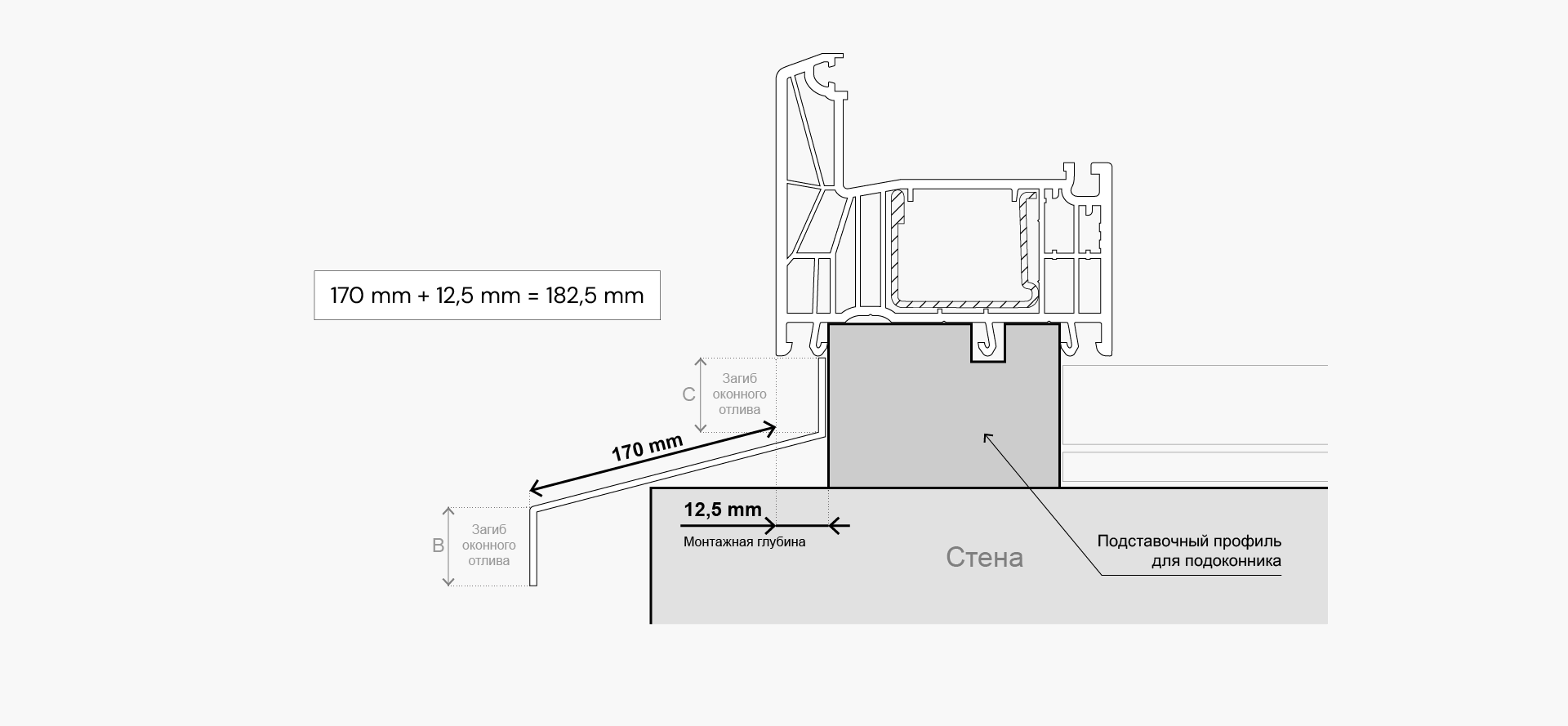

1. Замеры глубины оконного отлива

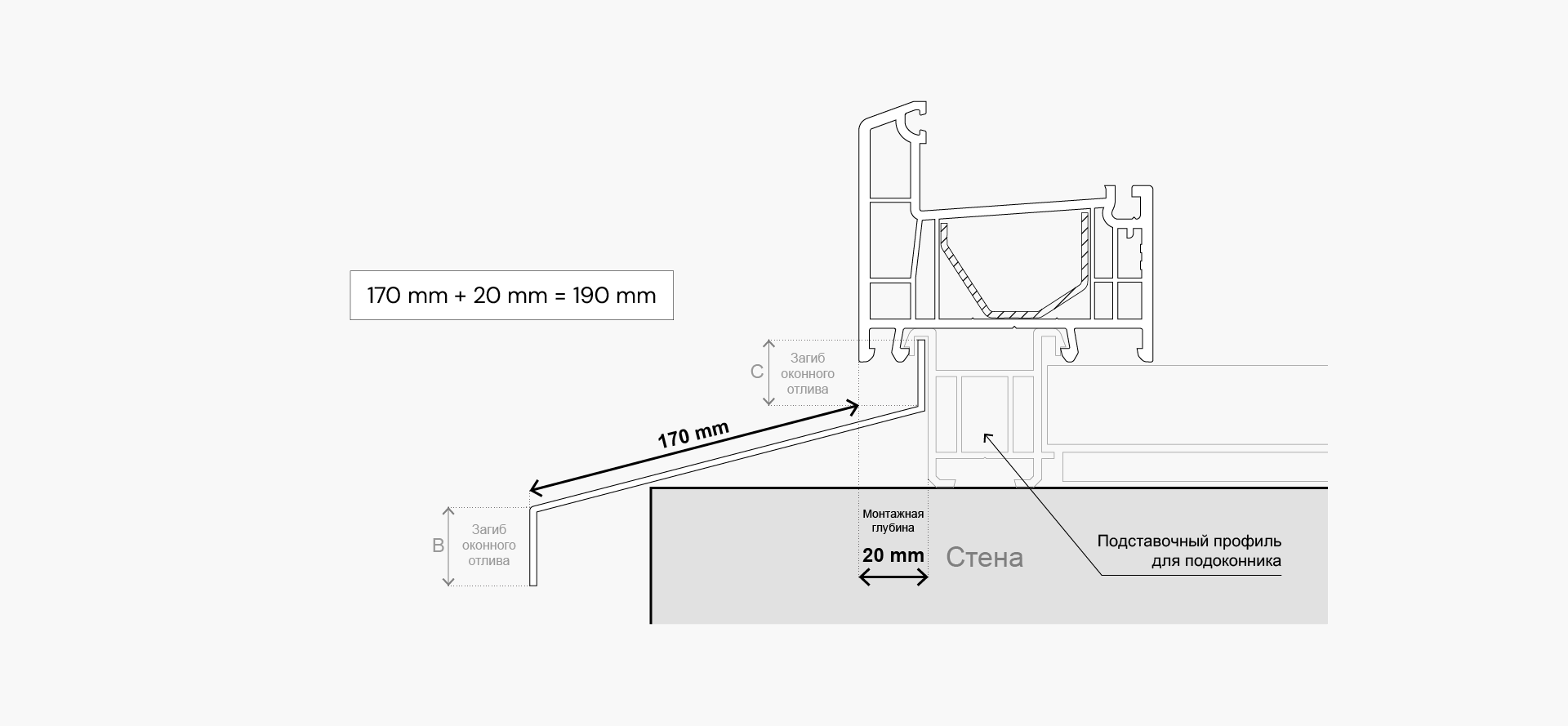

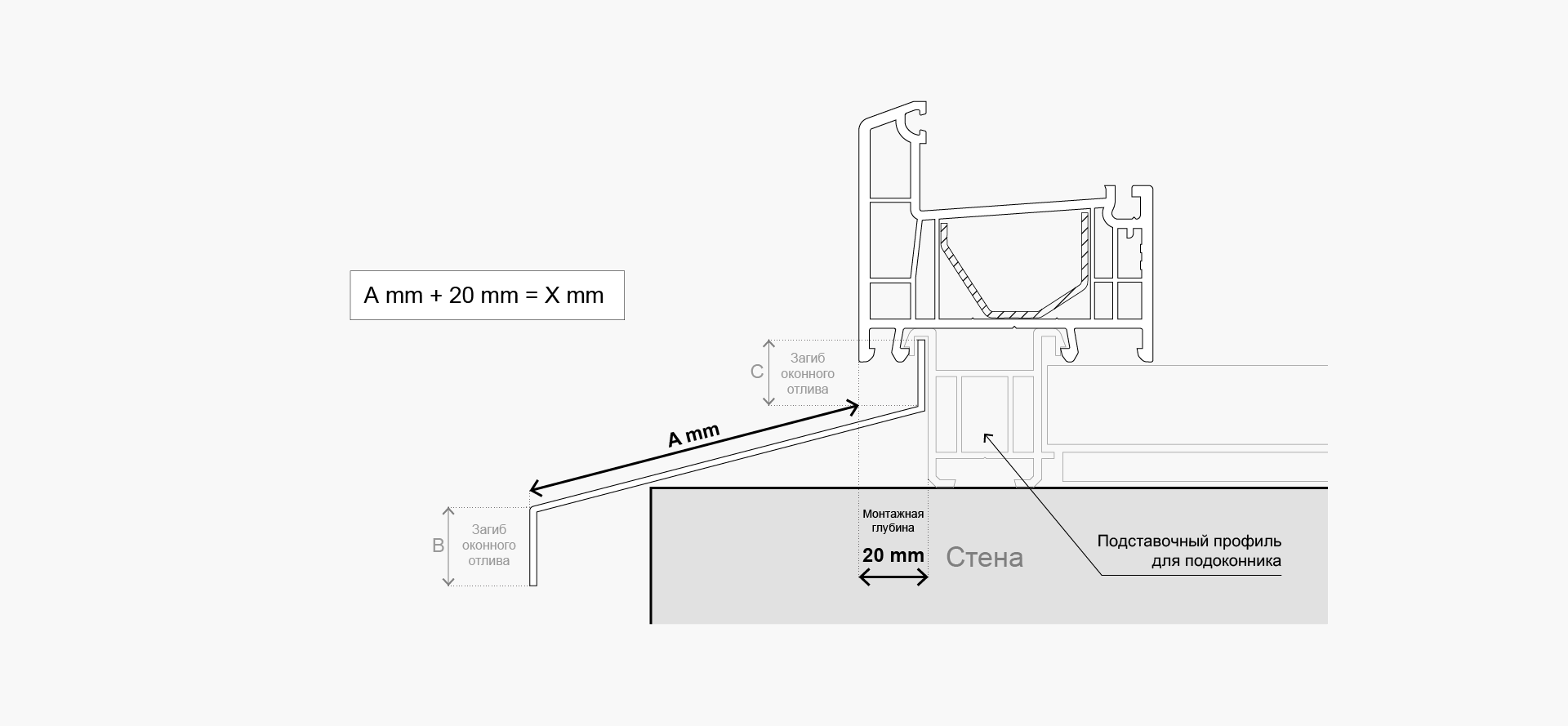

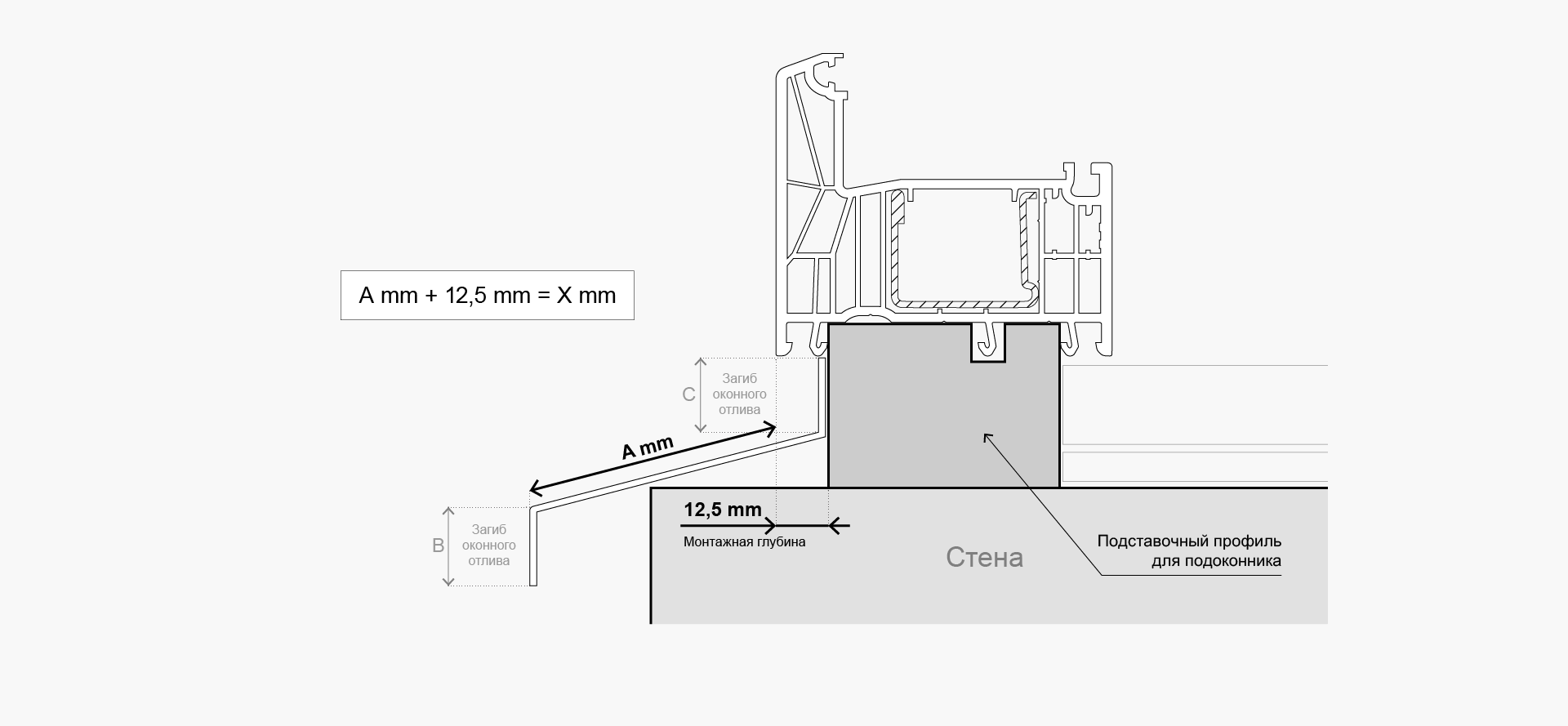

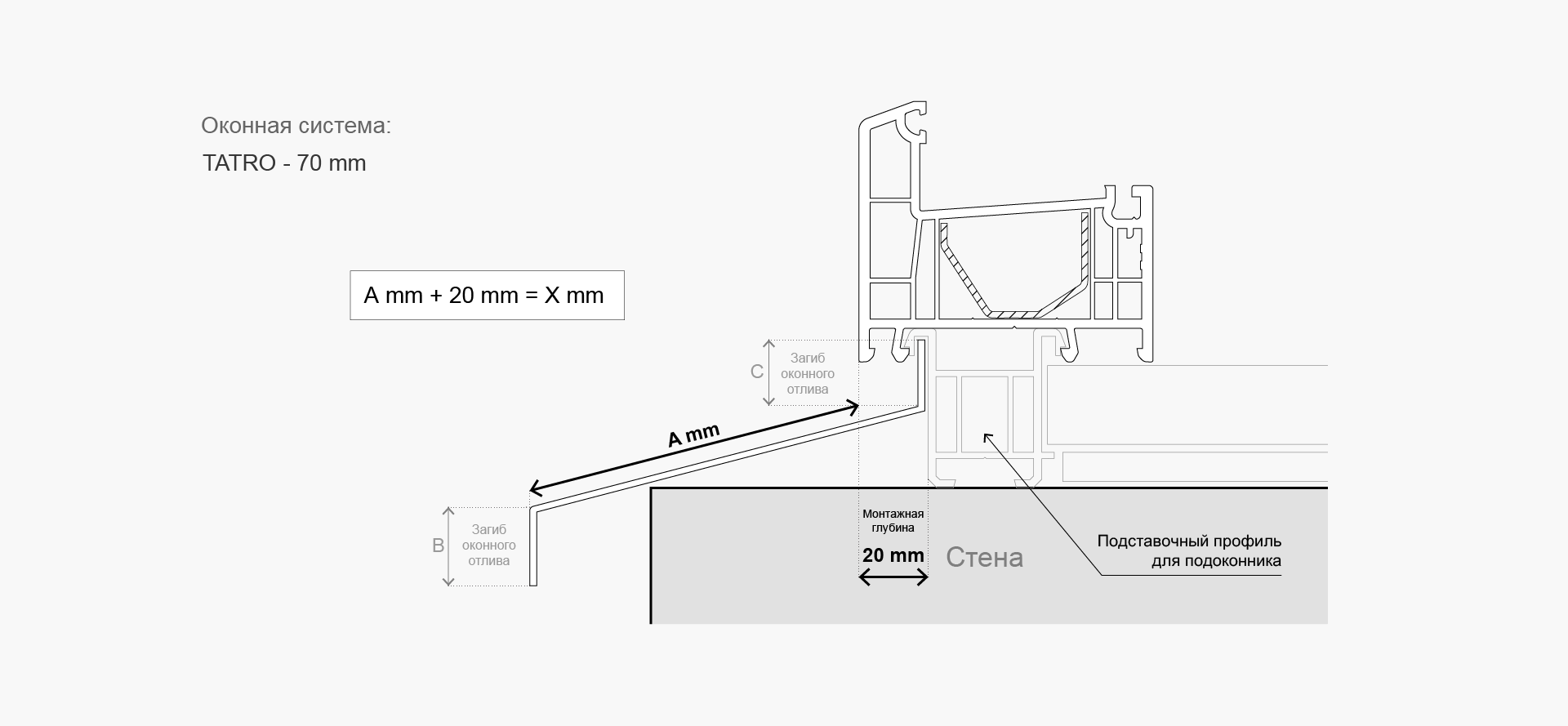

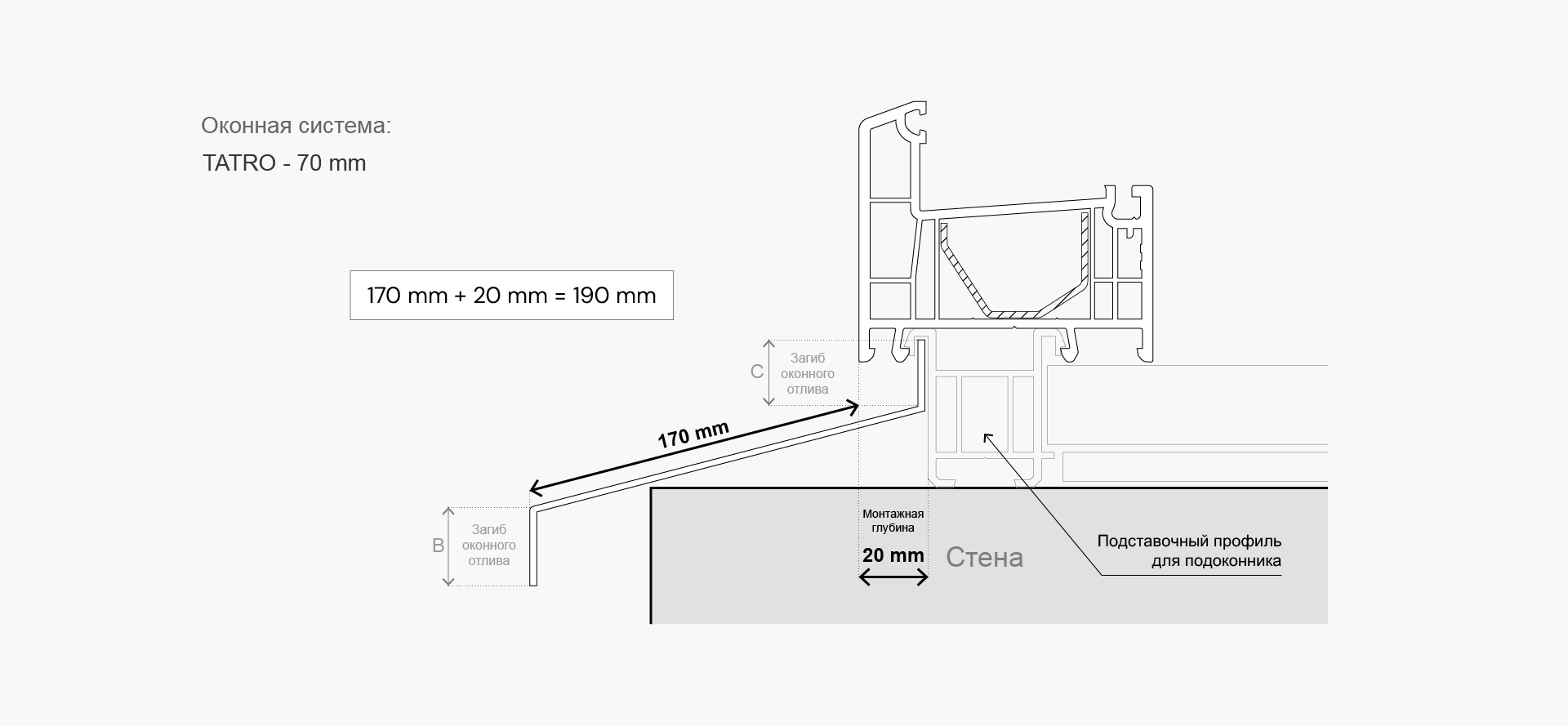

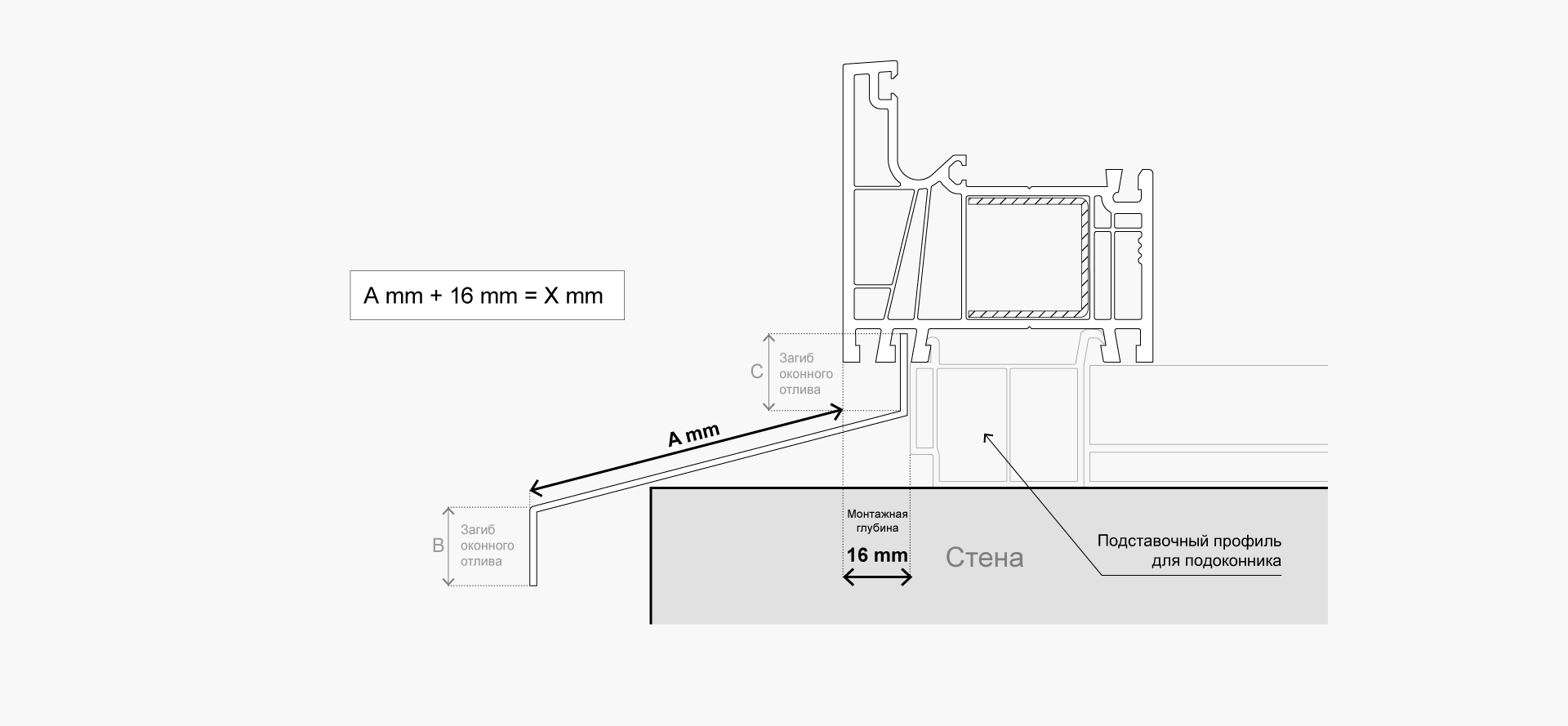

Сложите следующие параметры (см. рисунок ниже): А мм (требуемая ширина оконного отлива) + 20 мм (для крепления оконного отлива под рамой) = X мм (глубина оконного отлива для заказа):
- A мм – расстояние от планируемой оконной рамы до желаемого выступа оконного отлива. Для оптимального отвода дождевой воды мы рекомендуем, чтобы оконный отлив выступал на 20-40 мм за край наружной стены. В противном случае вода будет стекать по бокам на стену и со временем может вызвать её коррозию. Если оконные отливы выступают более чем на 50 мм, они будут издавать больше шума от падающих на них капель дождя;
- 20 мм – стандартное расстояние для крепления оконного отлива к подставочному профилю для подоконника;
- B и C – стандартные загибы будут включены в доборный элемент заказываемого оконного отлива, при заказе оконного отлива их добавлять не нужно;
- Глубина подставочного профиля – 24 мм.
2. Замеры длины оконного отлива
Сложите следующие параметры (см. рисунок ниже): А мм (ширина проема) + В мм (оба выступа за края откосов, если они нужны) = X мм (длина оконного отлива для заказа).
- В зависимости от Вашей ситуации, боковые края оконного отлива в ходе отделки стен либо будут загибаться, либо будут они спрятаны под откосами.
Производство и технические характеристики заказываемого оконного отлива:
Доборный элемент оконного отлива будет доставлен с прямыми краями и со стандартными загибами А и В (см. рис. ниже):
- X – глубина оконного отлива, указанная при заказе;
- A – стандартный загиб для крепления к оконной раме;
- B – стандартный загиб для отвода воды;
- Максимальная возможная длина доборного элемента оконного отлива - 3100 мм;
- Работы по подгонке и гибке оконных отливов выполняются только во время их установки.
Замеры нового дверного проема
1. Проверка проема на ровность
- Перед началом замеров проверьте с помощью строительного уровня перпендикулярность проема и ровность откосов.
- Другой способ проверки - сравнение размеров. Для этого замеряются обе диагонали проема, и сравниваются их размеры. Если размеры отличаются, это означает, что нет угла 90°, в этом случае рекомендуется выровнять откосы, и лишь затем - измерять их.
- Производите замеры и проверку на ровность после того, как откосы будут очищены.
2. Определение высоты будущего пола
Как правило, окна, витрины и двери в новом доме устанавливаются еще до укладки пола. Пока полы окончательно не оборудованы, обратите внимание на то, что витринный или оконный проем находится значительно ниже. Поэтому важно определить, на какой высоте будет находиться верхний уровень планируемого пола, так как от этого зависит высота заказываемой двери или витрины:
- Мы рекомендуем отметить высоту планируемого пола на краю проема: именно там будет установлена планируемая новая дверь. Представим себе, будто нам известно, что пол будет установлен в 200 мм от верха фундамента, и отмечаем эту границу на стене и на нашем чертеже (см. рисунок ниже).
Если пол уже оборудован, и Вы знаете, что это окончательная высота, то можете от нее и отмерять. Поверхность для замеров должна быть ровной:
- При заказе створчатой двери оцените, не помешает ли их открыванию перепады уровня пола между помещениями и предусмотренные/имеющиеся в помещениях выступы стен или колонны.
3. Замеры высоты проема
Производите замеры вертикально как минимум в трех местах: слева, в центре, справа. Из полученных значений выберите наименьшее и вычтите 30 мм на монтажные зазоры между дверью и проемом.
К примеру, наименьшее значение высоты дверного проема составляет 2420 мм, за вычетом из него высоты до планируемого пола (200 мм) и необходимых монтажных зазоров в 30 мм получаем 2190 мм. Это и есть высота двери для заказа (см. рис. ниже).
4. Замеры ширины проема
Производите замеры как можно более горизонтально как минимум в трех местах: вверху, посередине, внизу. Из полученных значений выберите наименьшее и вычтите 40 мм на монтажные зазоры между дверью и проемом.
К примеру, наименьшее значение ширины дверного проема составляет 1000 мм, за вычетом из него необходимых монтажных зазоров в 40 мм получаем 960 мм. Это и есть ширина двери для заказа (см. рисунок ниже).
Окончательные параметры для заказа
Согласно примеру по замерам, ширина заказываемой двери - 960 мм, а высота - 2190 мм:
Видеоинструкция
Замеры проемов в домах старой постройки
Замеры старого оконного проема в блочном доме
Процесс замера старых оконных проемов немного сложнее, поскольку в измеряемом проеме установлено окно, и точным замерам мешают выполненная отделка и невидимые откосы. Ниже мы подготовили рекомендации, как правильно провести замеры старого окна с отделкой, которое Вы собираетесь заменить, чтобы облегчить заказ нового окна в нашем интернет-магазине.
1. Замеры высоты проема
Производите замеры как минимум в трех местах: слева, в центре, справа:
- производите замеры со стороны комнаты вертикально: от верхнего откоса у самого окна до поверхности подоконника. Из полученных значений выберите наименьшее;
- Затем измерьте высоту подоконника. К наименьшему значению высоты проема прибавьте значение высоты подоконника;
- Из полученного значения вычтите 35 мм на монтажные зазоры.
К примеру, наименьшее значение высоты оконного проема составляет 1410 мм. Если прибавить к нему значение высоты имеющегося подоконника (33 мм) и вычесть 35 мм, необходимые для монтажных зазоров, мы получим 1408 мм. Это и есть высота окна для заказа.
2. Замеры ширины проема
Производите замеры как минимум в трех местах: вверху, посередине, внизу.
- Производите замеры со стороны комнаты как можно более горизонтально: от одного откоса до другого у самого окна. Из полученных значений выберите наименьшее;
- Из наименьшего значения вычтите 70 мм на монтажные зазоры.
К примеру, наименьшее значение ширины оконного проема составляет 1510 мм, за вычетом из него необходимых монтажных зазоров в 70 мм получаем 1440 мм. Это и есть ширина окна для заказа.
Окончательные параметры для заказа
Согласно примеру, ширина заказываемого окна – 1440 мм, а высота - 1408 мм. Высота включает в себя 1378 мм окна и 30 мм подставочного профиля для подоконника. Если подоконники Вам не нужны, в параметрах изделия «Подставочный профиль для подоконника» выберите «Без подставочного профиля для подоконника», и его размер будет автоматически вычтен из заказываемого окна, и высота окна в таком случае будет 1408 мм.
Видеоинструкция
Замеры старого окна в кирпичном доме
Процесс замеров проема старого окна в блочном и кирпичном домах немного отличаются из-за различий в строительных конструкциях зданий. Ниже мы подготовили рекомендации, как правильно провести замеры старого окна с отделкой в кирпичном доме, которое Вы собираетесь заменить, чтобы облегчить заказ нового окна в нашем интернет-магазине.
1. Замеры высоты проема
Производите замеры как минимум в трех местах: слева, в центре, справа:
- Производите замеры со стороны комнаты вертикально: от верхнего откоса у самого окна до поверхности подоконника. Из полученных значений выберите наименьшее;
- Затем измерьте высоту подоконника. Если у подоконника имеется уклон, измерьте и его при помощи уровня и линейки;
- К наименьшему значению высоты проема прибавьте значение высоты подоконника и высоту уклона подоконника (если он имеется);
- Из полученного значения вычтите 35 мм на монтажные зазоры.
К примеру, наименьшее значение оконного проема составляет 1435 мм. Если прибавить к нему значение высоты имеющегося подоконника (25 мм – подоконник + 10 мм - уклон) и вычесть 35 мм, необходимые для монтажных зазоров, мы получим 1435 мм. Это и есть высота окна для заказа.
2. Замеры ширины проема
Производите замеры как минимум в трех местах: вверху, посередине, внизу:
- Производите замеры с наружной стороны здания как можно более горизонтально: от одного откоса до другого, у самого окна. Из полученных значений выберите наименьшее;
- По обе стороны проема дополнительно измерьте глубину четверти. Для этого просуньте в щель рулетку или линейку (см. рисунок ниже: глубина четвертей с обеих сторон составляет 60 мм);
- К наименьшему значению ширины проема прибавьте общее значение четвертей и вычтите 70 мм на монтажные зазоры.
К примеру, наименьшее значение ширины оконного проема составляет 1410 мм. Если прибавить к нему 120 мм (значения четвертей по обе стороны проема: 60 мм + 60 мм = 120 мм) и вычесть 70 мм, необходимые для монтажных зазоров, мы получим 1460 мм. Это и есть ширина окна для заказа.

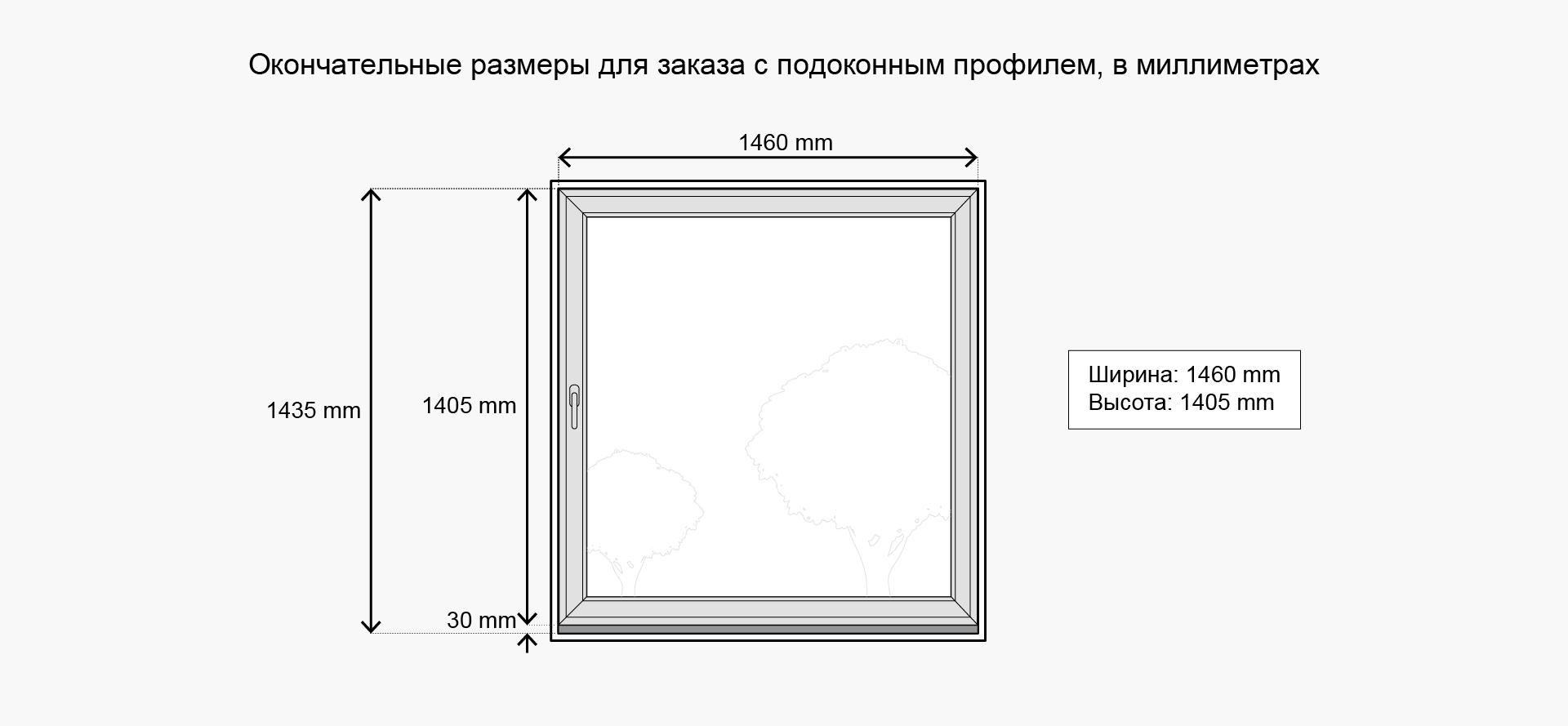

Окончательные параметры для заказа
Согласно примеру ниже, ширина заказываемого окна – 1460 мм, а высота - 1435 мм. Высота включает в себя 1405 мм окна и 30 мм подставочного профиля для подоконника. Если подоконники Вам не нужны, в параметрах изделия «Подставочный профиль для подоконника» выберите «Без подставочного профиля для подоконника», и его размер будет автоматически вычтен из заказываемого окна, и высота окна в таком случае будет 1435 мм.
Видеоинструкция
Замеры подоконников и оконных отливов старого окна
Подоконник
1. Замеры глубины подоконника

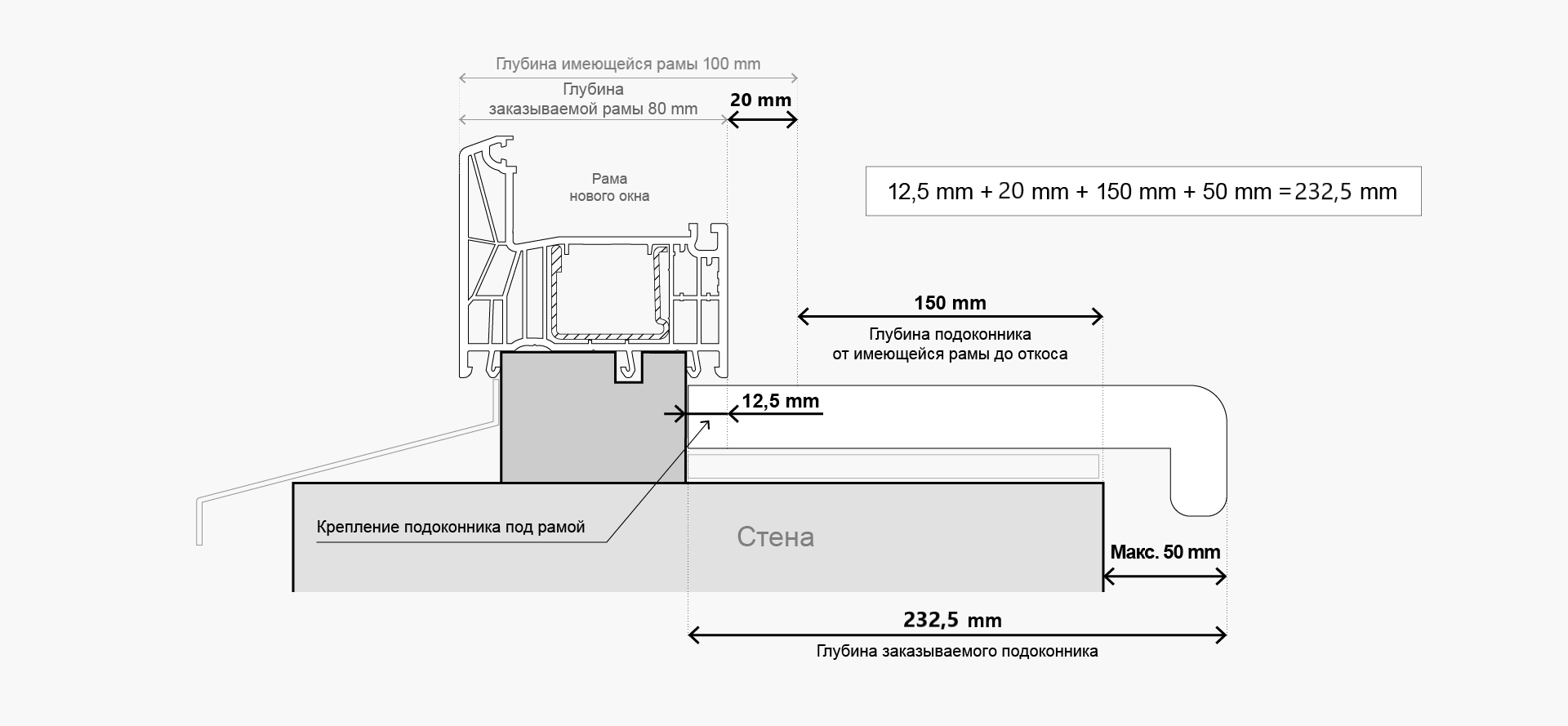

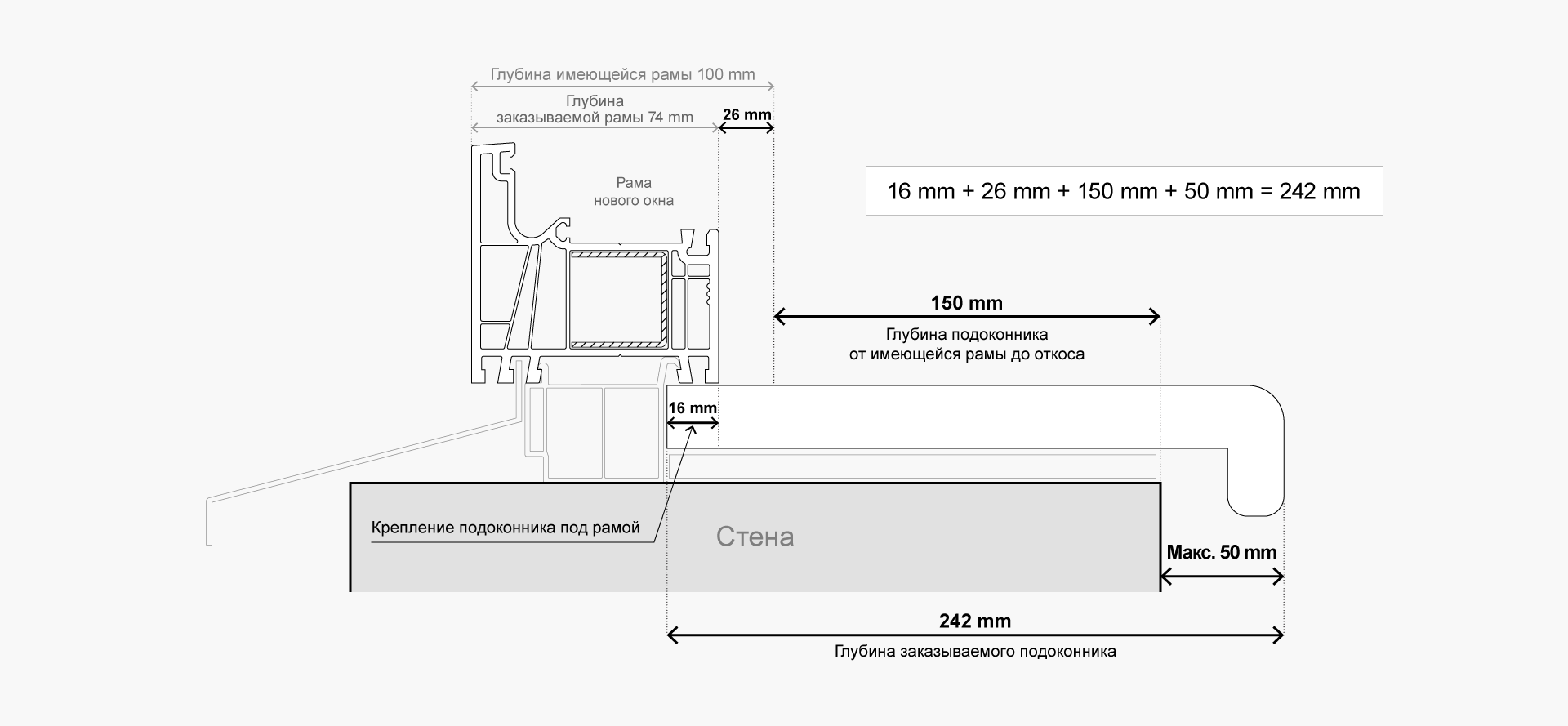

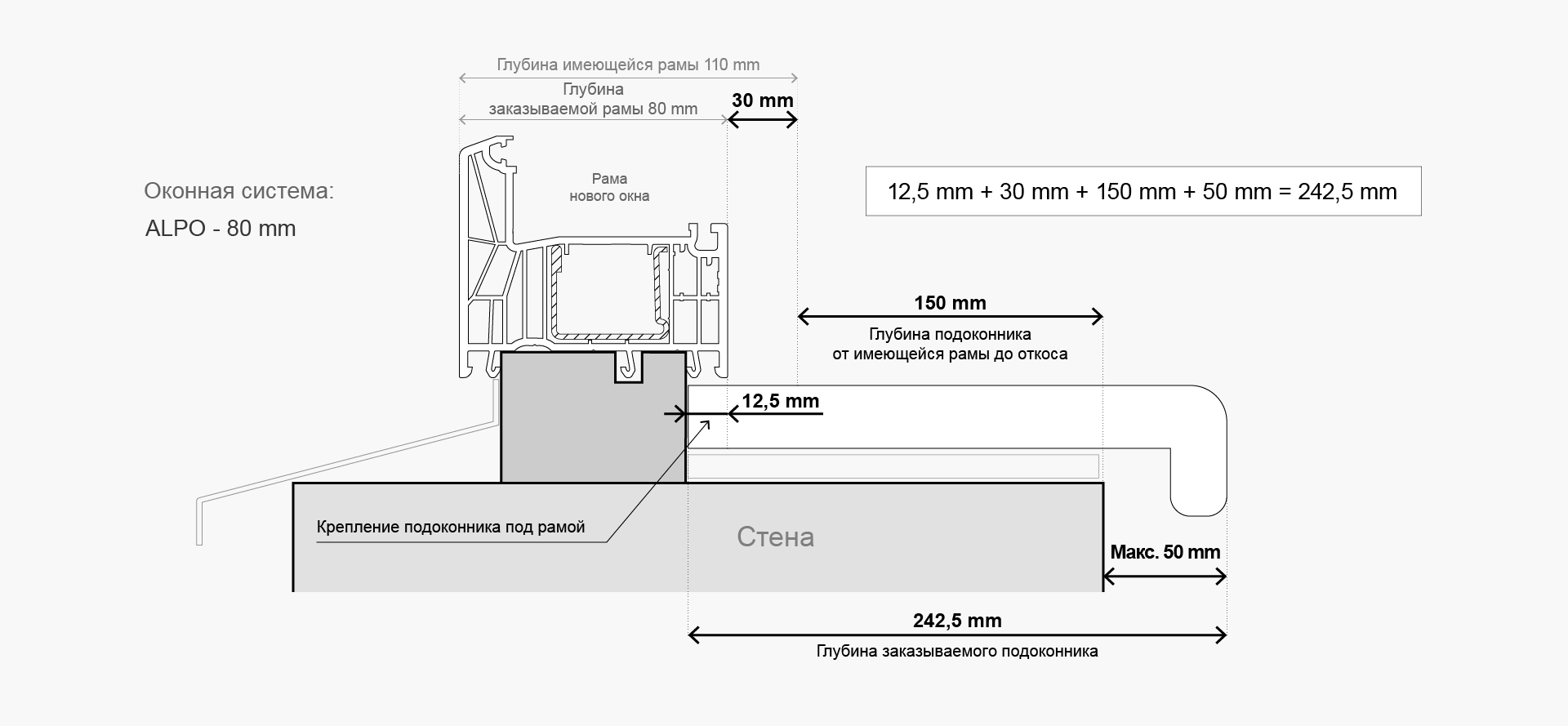

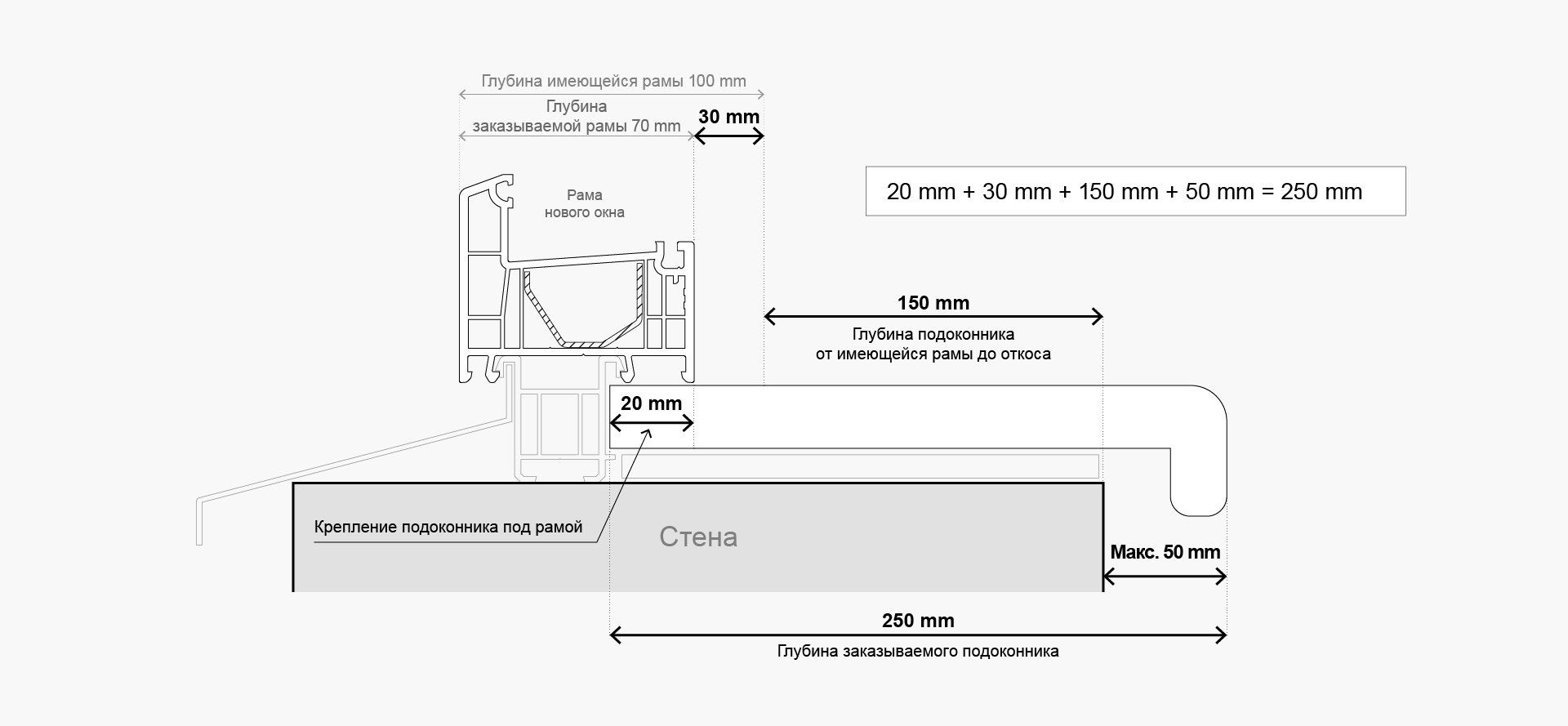

Глубина заказываемого подоконника включает в себя: 20 мм (для крепления подоконника под рамой) + разница между глубиной имеющейся рамы и глубиной заказываемой рамы + расстояние от имеющейся рамы до откоса + максимум 50 мм (для выступа подоконника за края откоса) = глубина подоконника.
Ниже приведены пояснения к замерам подоконника в соответствии с воображаемой ситуацией на чертеже (см. рис. ниже):
- 20 мм – стандартное расстояние для крепления подоконника под рамой независимо от выбранной профильной системы;
- 30 мм – полученная разница между глубиной имеющейся рамы и глубиной заказываемой рамы. В случае с воображаемой ситуацией, глубина имеющейся рамы - 100 мм, а глубина заказываемой рамы - 70 мм (для заказа выбрана система TATRO). К примеру, если бы Вы планировали заказать окно системы ELBRO, разница значений составила бы 14 мм (100 мм – 86 мм);
Глубина наших оконных систем:- TATRO: 70 мм;
- ALPO: 80 мм;
- ELBRO: 86 мм.
- 150 мм – полученное при замерах расстояние от имеющейся рамы до откоса;
- Максимум 50 мм - выступ подоконника за края откоса. Рекомендуем не превышать указанное значение, чтобы тепло циркулировало оптимально вверх от радиаторов.
При заказе подоконника в нашем интернет-магазине выберите из предлагаемых нами вариантов глубины наиболее близкий к тому, что нужен Вам. Мы рекомендуем заказывать подоконник большей глубины, чтобы его можно было подогнать и подпилить при установке:
- 200 mm;
- 250 mm;
- 300 mm;
- 350 mm;
- 400 mm;
- 500 mm;
- 580 mm.
2. Замеры длины подоконника
Длина заказываемого подоконника включает в себя: ширина проема + необходимые выступы подоконника за края откосов = длина подоконника.
Ниже приведены пояснения к замерам подоконника в соответствии с воображаемой ситуацией на чертеже (см. рис. ниже):
- 1560 мм – полученное при замерах расстояние от одного откоса до другого (ширина проема);
- 50 мм + 50 мм – необходимые выступы подоконника за края откоса.
Производство и технические характеристики заказываемого подоконника:
- Заказанные подоконники будут доставлены с прямыми краями;
- Подгонка краев под откосы производится во время установки;
- Максимальная возможная длина заказываемых подоконников – 6000 мм.
Заглушки для подоконника
Края заказанного подоконника в стандартной комплектации не ламинируются. Для отделки краев предлагаем заказать пластиковые заглушки глубиной 605 мм, которые можно будет подпилить и подогнать во время установки подоконников:
Оконный отлив
1. Замеры глубины оконного отлива

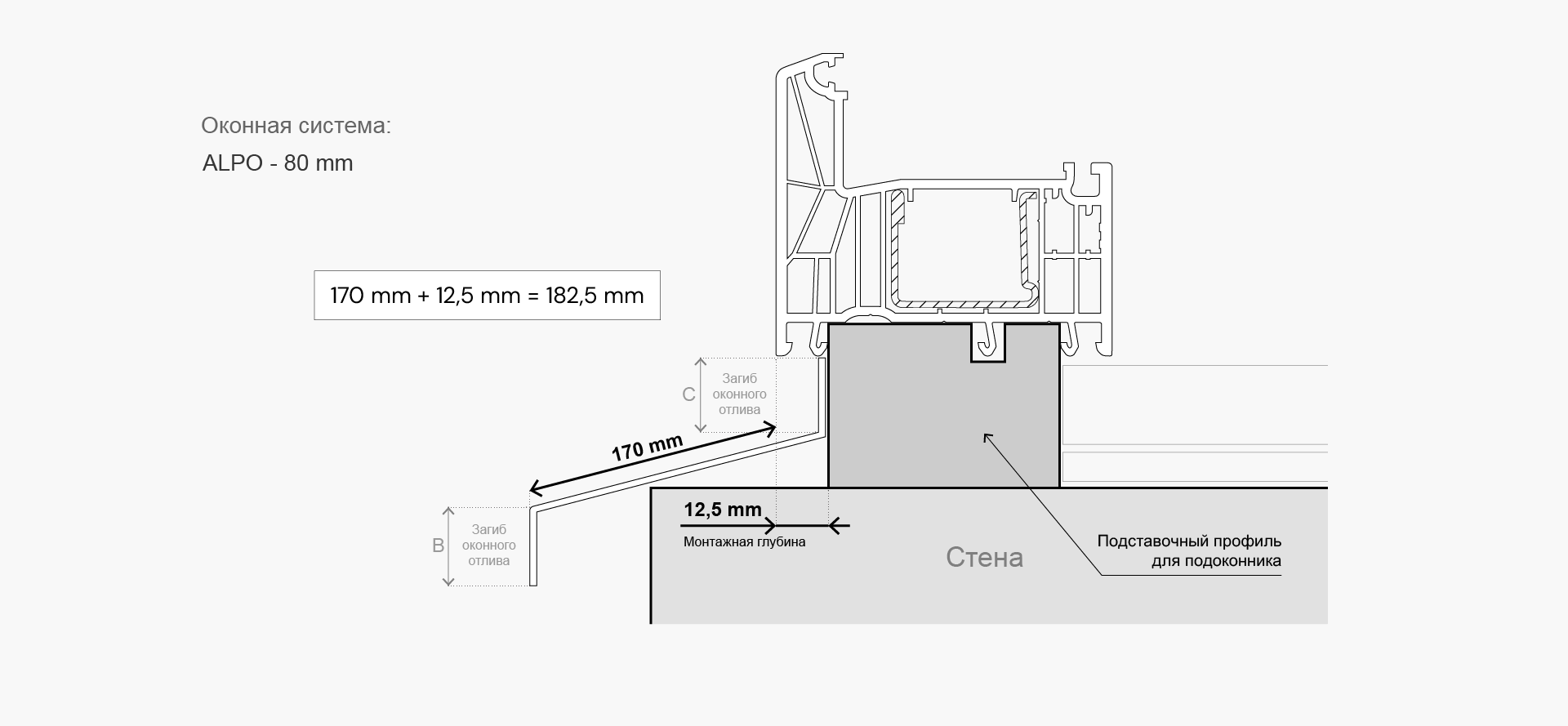

Глубина заказываемого оконного отлива включает в себя: значение глубины оконного отлива + 20 мм (для крепления оконного отлива под рамой) = глубина оконного отлива.
Ниже приведены пояснения к замерам оконного отлива в соответствии с воображаемой ситуацией на чертеже (см. рис. ниже):
- Измерьте глубину имеющегося оконного отлива от оконной рамы до загиба оконного отлива (B). Для примера возьмем глубину имеющегося оконного отлива - 170 мм, к этому размеру добавьте 20 мм для крепления оконного отлива к подставочному профилю для подоконника. Глубина заказываемого оконного отлива: 170 мм + 20 мм = 190 мм;
- A и B – стандартные загибы, которые будут учтены при расчете доборного элемента заказанного оконного отлива, добавлять их при заказе оконного отлива не нужно.
2. Замеры длины оконного отлива
Измерьте длину старого оконного отлива от одного края до другого. Ниже приведены пояснения к замерам оконного отлива в соответствии с воображаемой ситуацией на чертеже (см. рис. ниже). К примеру, длина старого оконного отлива для заказа составляет 1620 мм. Если Вам нужна длина оконного отлива, отличная от длины уже имеющегося оконного отлива, при заказе укажите желаемый размер.
Производство и технические характеристики заказываемого оконного отлива:
Доборный элемент оконного отлива будет доставлен с прямыми краями и стандартными загибами А и В (см. рис. ниже):
- X – глубина оконного отлива, указанная при заказе;
- A – стандартный загиб для крепления к оконной раме;
- B – стандартный загиб для отвода воды;
- Максимальная возможная длина доборного элемента оконного отлива – 3100 мм;
- Работы по подгонке и гибке оконных отливов выполняются только во время их установки.
Видеоинструкция
Как произвести замеры подоконника и оконного отлива: с 57 секунды
Замеры старого дверного проема
1. Определение высоты пола и подготовка к проведению замеров:
- Перед началом замеров оцените высоту пола в помещениях, которые будут разделены заказываемыми дверями. Основание для установки двери между помещениями должно быть ровным;
- Если Вы планируете менять полы, мы рекомендуем Вам отметить высоту планируемого пола на краю проема и начать замеры от этой отметки;
- Продумайте, в какую сторону будет открываться новая дверь, и нет ли чего-то, что мешало бы её открывать;
- Перед началом замеров снимите дверные наличники и косяки, чтобы были видны откосы;
- Перед началом замеров проверьте с помощью строительного уровня перпендикулярность проема и ровность откосов. Другой способ проверки - сравнение размеров. Для этого замеряются обе диагонали проема и сравниваются их размеры. Если размеры отличаются, это означает, что нет угла 90°, в этом случае рекомендуется выровнять откосы, и лишь затем - измерять их. Производите замеры после того, как откосы будут очищены.
2. Замеры высоты проема
Производите замеры вертикально как минимум в трех местах: слева, в центре, справа. Из полученных значений выберите наименьшее и вычтите 30 мм на монтажные зазоры между дверью и проемом.
К примеру, наименьшее значение высоты дверного проема составляет 2060 мм, за вычетом из него необходимых монтажных зазоров в 30 мм получаем 2030 мм. Это и есть высота двери для заказа.
3. Замеры ширины проема
Производите замеры как можно более горизонтально как минимум в трех местах: вверху, посередине, внизу. Из полученных значений выберите наименьшее и вычтите 40 мм на монтажные зазоры между дверью и проемом.
К примеру, наименьшее значение ширины дверного проема составляет 900 мм, за вычетом из него необходимых монтажных зазоров в 40 мм получаем 860 мм. Это и есть ширина двери для заказа (см. рисунок ниже).
Окончательные параметры для заказа:
Согласно примеру по замерам, ширина заказываемой двери - 860 мм, а высота - 2030 мм:
Видеоинструкция
После замера проемов и имея окончательные параметры, на следующем этапе выберите комплектацию изделий и оформите их заказ. Мы подготовили ряд советов и рекомендаций, которые помогут Вам выбрать, определиться и избежать возможных ошибок при заказе.
