Logu / durvju montāžas instrukcijas

PVC durvju un logu montāža

Pēdējā laikā visbiežāk tiek nomainīti plastmasas logi (PVC logi), kas uzstādīti pirms vairākiem gadu desmitiem, un vecie koka logi bez mūsdienīgām stikla paketēm. Par to, ka vecie logi ir jānomaina, liecina šādas pazīmes:

• aukstuma sajūta logu sānos un stūros;
• manāma rasa un pelējums apkārt logiem;
• deformēti rāmji un vērtnes;
• termiskā analīze liecina par izteiktu siltuma caurlaidību loga malās.

Loga vai durvju vispārējās izolācijas īpašības, funkcija un izturība ir atkarīga ne tikai no ražošanas tehnoloģijas un detaļu kvalitātes, bet arī no uzstādīšanas tehnoloģijas un izmantotajiem materiāliem. Visjutīgākā pret apkārtējās vides iedarbību ir montāžas šuve – sprauga starp rāmi un sienu, tāpēc pareiza izolācija ir ļoti svarīga montāžas darbu daļa. Bieži vien, demontējot vecos logus, var redzēt satrūdējušas putas, neatbilstošus, izmantotus materiālus, piemēram, koka skaidas, ķieģeļu fragmentus un. tml. Tāpēc pat kvalitatīvi logi var ciest, ja tos uzstāda sasteigti, ja netiek ievēroti uzstādīšanas noteikumi un ja tiek izmantoti nepareizi materiāli.

Šajā rokasgrāmatā sniegti ieteikumi, kā kvalitatīvi uzstādīt logus un durvis un izvairīties no iespējamām kļūdām, kas var saīsināt loga vai durvju kalpošanas laiku un izraisīt zemāku siltuma caurlaidību. Ir pieejamas arī skaidrojošās shēmas un urvju un logu montāžas instrukcija video formātā.

Gida saturs:

1. Produktu montāžas instrukcijas.
2. Nepieciešamie materiāli un instrumenti.
3. Montāžas ailas sagatavošana.
4. Produktu nostiprināšana ailā.
5. Montāžas veidi.
6. Montāžas spraugu blīvēšana.
7. Montāžas-blīvēšanas mezgli.
8. Āra un iekštelpu palodžu uzstādīšana.
9. Montāžas profilu montāža.
10. Montāžas darbu kvalitātes kontrole.
11. Montāžas vietas sakārtošana.
12. Video instrukcijas:
    • loga montāža jaunajā ailā ar montāžas plāksnēm;
    • stikla līstīšu un stikla paketes izņemšana/ievietošana;
    • verama-atgāžama loga ar redzamām eņģēm vērtnes izņemšana/ievietošana;
    • verama-atgāžama loga ar neredzamām eņģēm vērtnes izņemšana/ievietošana;
    • atgāžama loga vērtnes izņemšana/ievietošana.

Produktu montāžas instrukcijas ir pieejamas šeit, PDF formātā:

• Logu un balkona durvju lietošanas instrukcija;
• Terases durvju un ārdurvju lietošanas instrukcija;
• Atgāžamo-bīdāmo durvju lietošanas instrukcija;
• Paceļamo-bīdāmo durvju lietošanas instrukcija.

Nepieciešamie materiāli un instrumenti

PVC logu un PVC durvju montāža sastāv no vairākos posmos veicamiem darbiem. Katram posmam nepieciešami dažādi instrumenti un materiāli, kas jāsagatavo pirms montāžas sākuma. Vairāk par tiem: www.mynest.lv/lv-lv/palidziba/Instrumenti-un-materiali-kas-bus-nepieciesami

Montāžas ailas sagatavošana

• Ailas malu sienu virsmām jābūt gludām, bez bojājumiem, iesitumiem un tukšumiem (vairāk nekā 5 mm). Bojātās vietas jāizlīdzina ar celtniecības maisījumiem.
• Ja izstrādājumu montē, pilnībā iznesot uz sienas ārpusi, ārējai ailai jābūt sagatavotai no stingra un siltumizolējoša materiāla. Ailai ir jāiztur visas slodzes, ko rada uzstādītais izstrādājums.
• Sienu ailas tukšumi (piemēram, tukšumi ķieģeļu mūrī, kā arī tukšumi, kas rodas, izņemot rāmi logu montāžas laikā) jāaizpilda ar ieliktņiem no cieta izolācijas materiāla vai ar antiseptiķi apstrādāta koka.
• Ar smērvielām piesārņotās virsmas jānotīra ar speciāliem tīrīšanas līdzekļiem. Irdenas, drūpošas virsmu daļas ir jānostiprina un jāapstrādā ar saistvielām.
• Pirms izolācijas materiālu izmantošanas no logu ailu un konstrukciju virsmām montāžas spraugās jānotīra putekļi un netīrumi, bet ziemā jānotīra sniegs, ledus un sērsna. Ja temperatūra ir zema, virsma ir jāuzsilda, lai nodrošinātu labu montāžas materiālu saķeri.

Izstrādājuma nostiprināšana ailā

Balsta klucīši un ķīlīši ir paredzēti, lai logu vai tā konstrukciju ievietotu ailā un vienmērīgi pārnestu slodzi uz ēkas konstrukciju. Pēc montāžas ar skrūvēm vai plāksnītēm instrukcijās norādītajiem klucīšiem un ķīlīšiem ir jāpaliek uzstādīšanas šuvē (uzstādīšanas spraugās) uz neierobežotu laiku un jābūt izolētiem pret mitruma iekļūšanu.

• Balsta klucīšu un ķīlīšu izvietojuma punkti atkarībā no izstrādājuma tipa ir norādīti montāžas instrukcijā. Novietojot un nostiprinot izstrādājumu ailā, ar līmeņrādi jāpārbauda tā līmenis. Tikai pārliecinoties par loga līmeni, to pieskrūvē pie ailas malām ar skrūvēm vai montāžas plāksnītēm, kuras šajā gadījumā piestiprina pie produkta rāmja pirms stiprināšanas ailā (montāžas gaitu skatīt montāžas instrukcijās).
• Skrūvju vai montāžas plāksnīšu stiprinājuma vietas atkarībā no izstrādājuma tipa ir norādītas montāžas instrukcijā.

Svarīgi! Pirms rāmja nostiprināšanas ailā rāmja ārpusi aplīmē ar ārējo difūzijas lentu, bet iekšpusi – ar iekšējo tvaika izolācijas lentu, izņemot rāmja apakšējo daļu (skatīt sadaļu „Montāžas spraugu blīvēšana”). Šī sagatavošanās nav obligāta, taču ir ieteicama, jo atvieglos piekļuvi visām izstrādājuma malām un ļaus kvalitatīvāk pielīmēt lentas.

Montāžas veidi

Tālāk tabulā ir norādītas montāžas metodes atkarībā no mūsu izstrādājumu veida:

Skrūves stiprinājuma dziļums

Montāžas spraugu blīvēšana

Montāžas spraugas, ko dēvē arī par montāžas šuvēm, ir zonas pa perimetru starp ailu un uzstādīto rāmi. Hermētiskai, energoefektīvai montāžas šuvei nedrīkst deformēt izstrādājuma rāmjus. Ieteicamais attālums starp šuvēm ir 10–30 mm, taču ir pieļaujami izņēmumi. Piemēram, nomainot vecus logus un durvis, ja nav iespējams tos demontēt un novērtēt precīzu atveres izmēru, veicot mērījumus, mēs norādām līdz 35 mm. Skat. instrukciju: Vecas loga ailas mērīšana blokmājā.

Mitrums galvenokārt uzkrājas izstrādājuma apakšējā daļā (zem palodzēm vai sliekšņiem), tāpēc šo vietu hermetizācijai un izolācijai tiek piemērotas stingrākas prasības un īpaša uzmanība.

Montāžas šuve sadalāma trīs zonās un blīvējama šādā secībā:

1.    Āra zona (lauka puse);
2.    Funkcionālā (vidējā) zona (sprauga starp sienu un rāmi);
3.    Iekšējā zona (istabas puse).

Svarīgi! Pirms rāmja nostiprināšanas ailā rāmja ārpusi aplīmē ar ārējo difūzijas lentu, bet iekšpusi – ar iekšējo tvaika izolācijas lentu, izņemot rāmja apakšējo daļu (skatīt attēlu zemāk). Rāmja stūros lentas atstājamas garākas, lai līmēšanas laikā tās varētu salīmēt kopā 90° leņķī. Šie sagatavošanās darbi nav obligāti, taču ir ieteicami, jo tie atvieglos piekļuvi visām izstrādājuma malām un ļaus kvalitatīvāk pielīmēt lentas.

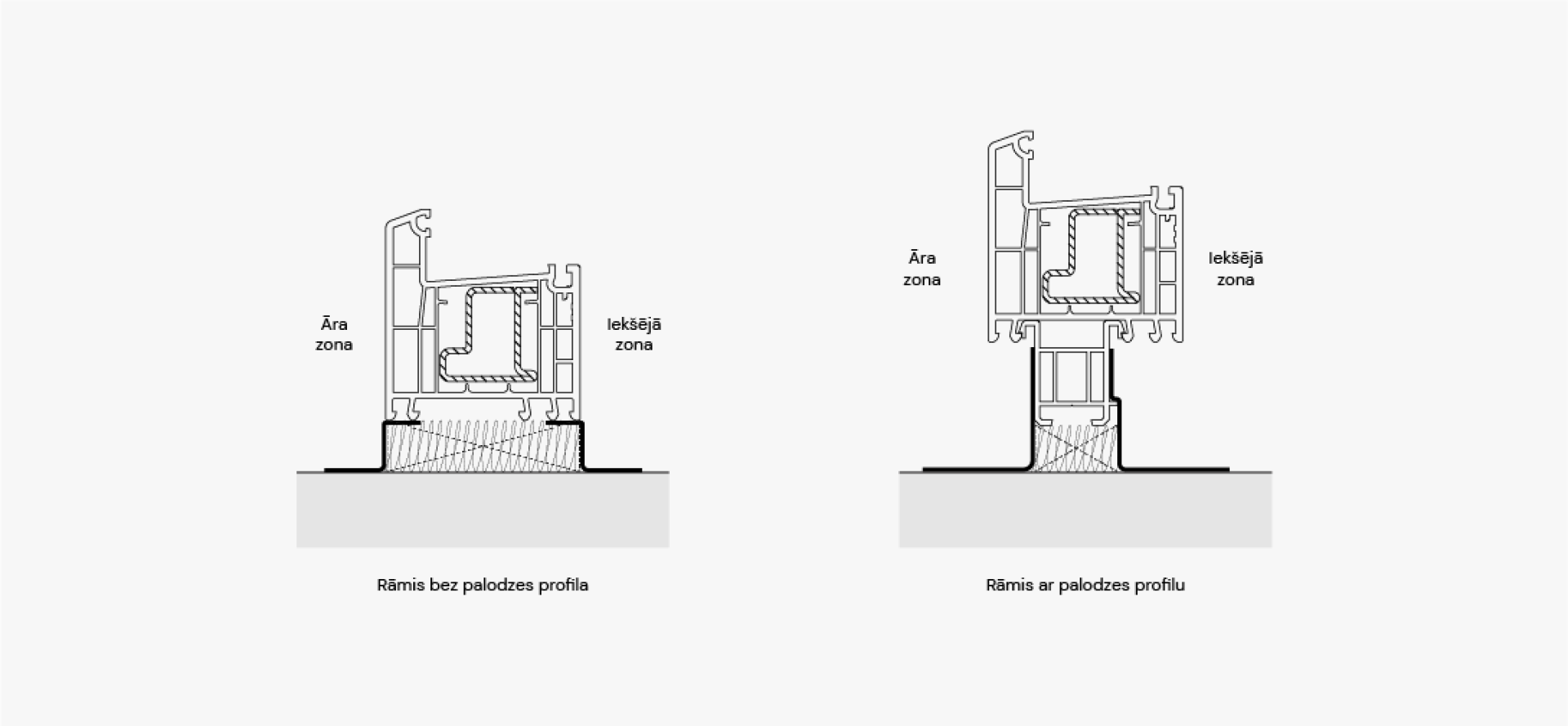

Āra zonas blīvēšana

Ārējai montāžas šuvei (vai plaknei) jābūt pienācīgi noblīvētai, lai novērstu lietus ūdens vai kūstoša sniega iekļūšanu. Ņemot vērā materiālu atšķirīgos termiskās izplešanās koeficientus, blīvēšanai izmantojiet ļoti elastīgus materiālus, jo īpaši, ja izstrādājuma izmēri pārsniedz 1,5 metrus. Pirms ārējo difūzijas lentu pielīmēšanas pie sienu malām sienas jāapstrādā ar speciālu gruntskrāsu, lai nodrošinātu visefektīvāko virsmas saķeri. Lentas pie sienas jāpielīmē pa visu perimetru, lai novērstu ūdens iekļūšanu šuvē. Lai izvairītos no krokām un gaisa spraugām, ir svarīgi tās vienmērīgi saspiest turpmāk norādītajā secībā.

Pēc rāmja uzstādīšanas ailā ārējo difūzijas lentu pabeidz līmēt uz sienu malām šādā secībā (skat. att. zemāk):

1. Apakšējā horizontālā josla. Līmē zem rāmja un uz sienas malām ar pārlaidumiem. Ja tiks montētas palodzes – lentu līmē nevis zem rāmja, bet uz palodzes profila, kas atrodas zem loga (skat. attēlu zemāk).
2. Vertikāli, sānu lentas. Līmēšanu pabeidz uz sienas malām vertikāli uz abiem apakšējās horizontālās lentas galiem.
3. Augšējā horizontālā lenta. Nobeigumā pielīmē uz sienas malas horizontāli abos vertikālo lentu galos.

Funkcionālās zonas blīvēšana (spraugas starp sienu un rāmi)

Pēc ārējās zonas blīvēšanas, t. i., pēc tam, kad uz sienas no ārpuses ir pielīmētas difūzijas lentas, blīvē montāžas spraugu. Montāžas sprauga (vai montāžas šuve) starp rāmi un sienu ir jāaizpilda ar blīvējuma putām skaņas, mitruma un siltuma izolācijai pa visu rāmja perimetru (skat. attēlu zemāk):

• Pirms blīvējuma putu izsmidzināšanas uzlīmējiet iekšējo tvaika izolācijas lentu uz apakšējā rāmja, ja to neesat izdarījuši pirms izstrādājuma uzstādīšanas ailā (skat. attēlu zemāk). Ja tiks montētas palodzes – lentas nelīmē zem rāmja, bet uz palodzes profila, kas atrodas zem loga.
• No istabas puses spraugā starp loga rāmi un sienu izsmidziniet montāžas putas. Tas jādara pa visu perimetru, kā norādīts shēmā iepriekš. Putas jāizsmidzina vismaz divas reizes, lai nodrošinātu, ka tās tiek vienmērīgi izkliedētas visā spraugas dziļumā (skatīt attēlu zemāk).
• Iesakām nogaidīt 24 stundas (atkarībā no laikapstākļiem un temperatūras), lai putas pilnībā izplestos un sacietētu. Ja putuplasts iziet no loga rāmja ārpuses uz telpas pusi, nogrieziet to vienā līmenī ar loga rāmi (skat. attēlu zemāk).

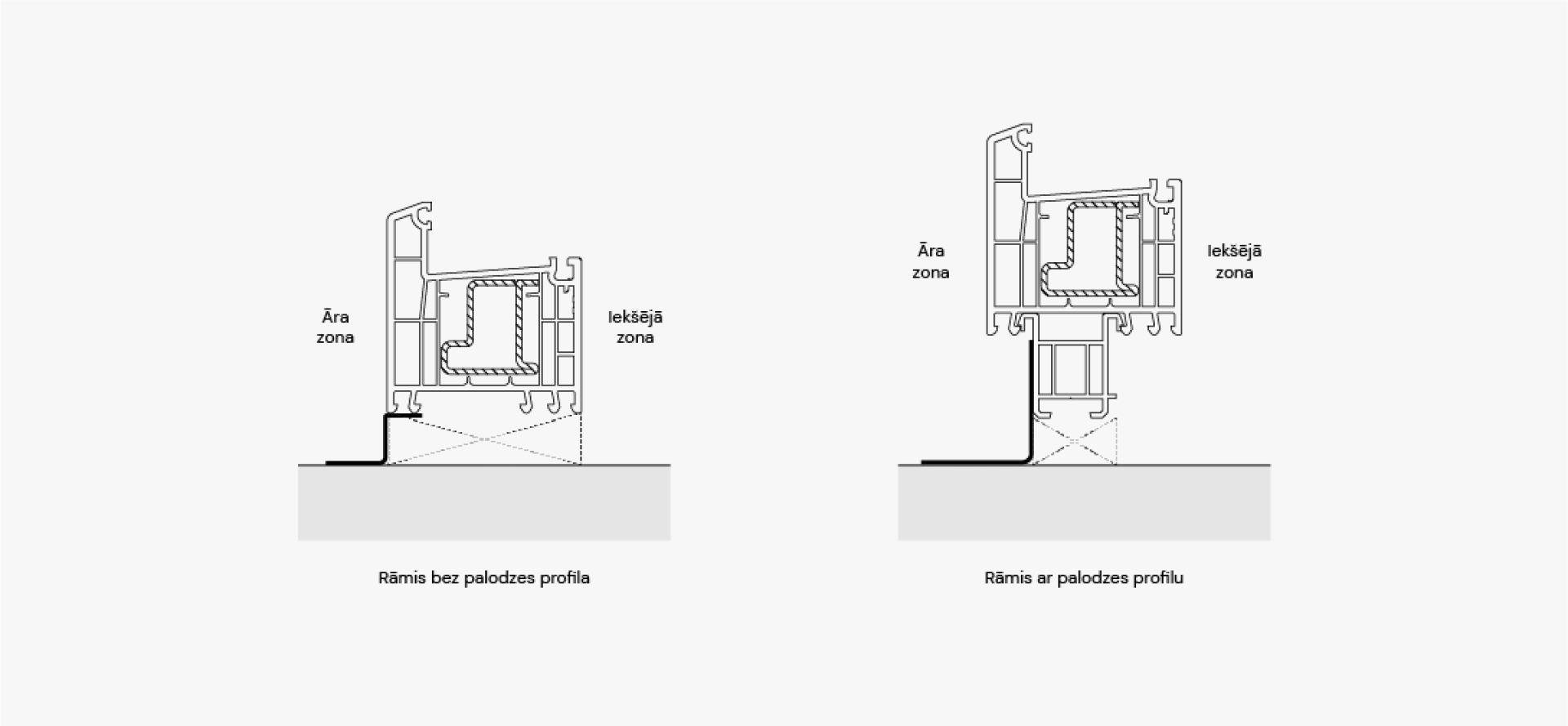

Iekšējās zonas blīvēšana

Pēc ārējā laukuma un montāžas spraugas hermetizēšanas pēdējais solis ir iekšējās montāžas šuves blīvēšana, t. i., pabeidz līmēt iekšējās tvaika izolācijas lentas uz sienu malām. Šuvei jābūt pienācīgi noslēgtai, lai novērstu mitruma iekļūšanu. Ņemot vērā materiālu atšķirīgos termiskās izplešanās koeficientus, blīvēšanai izmantojiet ļoti elastīgus materiālus, jo īpaši, ja izstrādājuma izmēri pārsniedz 1,5 metrus. Pirms iekšējo tvaika izolācijas lentu pielīmēšanas pie sienu malām sienas jāapstrādā ar speciālu gruntskrāsu, lai nodrošinātu visefektīvāko virsmas saķeri. Lente pie sienām jāpiestiprina nepārtraukti pa visu perimetru, lai izvairītos no grumbiņām un gaisa spraugām.

Lentu līmēšanas secība (skat. attēlu zemāk):

1. Apakšējā horizontālā josla. Līmēšanu pabeidz horizontāli uz sienu malām ar pārlaidumiem.
2. Vertikāli, sānu lentas. Līmēšanu pabeidz vertikāli uz sienu malām, uz abiem apakšējiem horizontāliem lentas galiem.
3. Augšējā horizontālā lenta. Pabeidz līmēšanu horizontāli uz sienu malām, uz abiem vertikāliem lentas galiem.

Montāžas-blīvēšanas mezgli

Zemāk ir attēloti uzstādīšanas un blīvēšanas šķērsgriezumi ar dažādām uzstādīšanas metodēm ar iekštelpu un āra palodzēm:

• rāmja nostiprināšana atverē ar montāžas plāksnītēm;
• rāmja piestiprināšana ailā ar skrūvēm.

Nākamajā sadaļā ir aprakstīts ārējo un iekšējo palodžu uzstādīšanas process.

Āra un iekštelpu palodzes montāža

Palodžu uzglabāšana

Līdz montāžas darbu sākšanai palodzes jāuzglabā horizontāli, uz līdzenas virsmas, sausā, vietā bez putekļiem. Palodžu apdares virsma ir jāaizsargā pret putekļiem, netīrumiem un abrazīviem materiāliem.

Līdz montāžas darbu sākšanai palodzes jāuzglabā horizontāli, uz līdzenas virsmas, sausā, vietā bez putekļiem. Palodžu apdares virsma ir jāaizsargā pret putekļiem, netīrumiem un abrazīviem materiāliem.

Iekšējās palodzes uzstādīšana

Ja logu rāmji ir apmesti, iesakām noņemt apmetumu palodzes uzstādīšanas vietā un rūpīgi notīrīt virsmas. Būvniecības putekļi var traucēt montāžas putām pareizi piestiprināties pie atveres virsmas.

• Atbilstoši izmēriem izgriezta palodze jāpielāgo paredzētajā vietā tā, lai starp ailas malu un palodzi paliktu 7–10 mm sprauga. Palodze nedrīkst balstīties uz palodzes gala pret loga malām (skat. attēlu zemāk).


• Ja radiators ir uzstādīts zem palodzes, ieteicams, lai palodze būtu izvirzīta 20–50 mm no sienas iekšējās malas (skat. attēlu zemāk). Lielāks izvirzījums traucēs vienmērīgai siltuma cirkulācijai.

Uzstādīšanas process:

1. Klucīšu (X) izvietošana ar min. 400 mm – maks. 600 mm soli (skat. attēlu zemāk). Palodzei uz klucīšiem jābalstās stabili un kārtīgi jāpieguļ pie apakšējās loga rāmja daļas.

2. Pielāgojot palodzi tai paredzētajā montāžas vietā, tā uzmanīgi jāizņem, neizkustinot klucīšus.

3. Pirms palodzes nostiprināšanas atvērumā iesakām sagatavot palodzes uzgaļus, nogriežot tos vajadzīgajā garumā un mēģinot tos piestiprināt pie palodzes galiem. Tas palīdzēs novērtēt, vai uzgaļi kārtīgi pieguļ, vai ir pietiekams dziļums (skat. attēlu zemāk).

4. Ailas apakšējā daļā, uz kuras tiks montēta iekštelpu palodze, pa visu laukumu jāuzsmidzina izplešanās putas. Šāda putu izsmidzināšana nodrošina labu siltumizolāciju konstrukcijas šaurākajā vietā un atstāj vietu putu izplešanai. Plaisa starp loga rāmi un palodzes apakšējo daļu nedrīkst būt lielāka par 15–30 mm (skat. attēlu zemāk).

5. Uzmanīgi (nepārvietojot balsta klucīšus) uzstādiet palodzi un nostipriniet to palodzes profila kanāliņā (skat. attēlu zemāk, Nr. 3).

6. Pēc palodzes uzstādīšanas pārliecinieties, vai starp palodzi un loga rāmi, ailas malu sānos putas ir vienmērīgi sadalījušās.

7. Pieskrūvējiet palodzi ar skrūvēm caur norādīto loga rāmja daļu (skat. attēlu zemāk, Nr. 2) min. 200 – maks. 300 mm.

8. Ar līmeņrādi izmēriet un noregulējiet iekšējās palodzes slīpumu ~2° (~2 mm/100 mm slīpuma dziļums) uz leju, virzienā uz telpu (skat. attēlu zemāk). Tas pasargās palodzi no iespējamas mitruma uzkrāšanās.

9. Kad palodzes uzstādīšanas materiāli ir izžuvuši, pielīmējiet sānu uzgaļus. Pielāgojiet to dziļumu, sagriežot tos atbilstoši iebūvētās palodzes izmēriem.

10. Loga palodzes un loga rāmja sadures vietā uzklājiet plānu hermētiķa kārtu (skat. attēlu iepriekš).

11. Pārbaudiet uzstādīto palodzi, lai pārliecinātos, vai tajā nav atvērtu spraugu. Līdz apdares darbu sākšanai noslēdziet tās ar putām vai pārklājiet. Līdz apdares darbu pabeigšanai iesakām aizklāt palodzes virsmu pret iespējamiem bojājumiem.

Āra palodzes montāža

1. Pēc tam, kad palodze ir piegriezta un pielocīta vajadzīgajos izmēros, palodze jāpielāgo paredzētajai vietai tā, lai starp ailas malu un palodzi būtu 7–10 mm atstarpe (skat. attēlu zemāk). Palodzes gali nedrīkst balstīties uz ailas malām. Ieteicamais slīpums uz ēkas ārpusi ir 5 % (min. slīpums: 9–10 mm/100 mm palodzes dziļuma).

2. Atkarībā no mājas projekta ārējās palodzes daļā slīpums ir jau izveidots ailas ārējā daļā, citos gadījumos palodzes slīpumu izveidojiet ar montāžas balsta klucīšiem, lai tā stipngri nobalstītos uz malas. Izvietojiet klucīšus ar ~ 400 mm soli (skat. attēlu zemāk) un aizpildiet atlikušo atstarpi starp izveidoto āra palodzi un loga rāmi ar putām.

3. Piestipriniet ārējo palodzi pie palodzes profila rāmja apakšējā daļā (skat. attēlu zemāk). Ar poliuretāna putām aizpildiet spraugu starp palodzi un profilu, kas atrodas zem loga. Putas sacietēs, un palodze kļūs stabila.

Lai nodrošinātu optimālu lietus ūdens novadīšanu, mēs iesakām izvirzīt palodzi 20–40 mm aiz ārsienas malas (skat. attēlu zemāk). Pretējā gadījumā pa sienas malām sāks tecēt ūdens, un laika gaitā to var sabojāt korozija.

Palodzes, uz kurām rodas skaņas no lietus lāsēm, daudziem mājokļu īpašniekiem rada negatīvas emocijas. Lai mazinātu skaņu, montāžas laikā saglabājiet palodzes slīpumu, izmantojiet montāžas putas ar akustiskām īpašībām, un vienmērīgi uzklājiet tās pa visu palodzes pamatni. Ja palodzes ir izvirzītas vairāk par 50 mm uz ārpusi, lietus pilieni radīs vairāk skaņas.

Montāžas profilu montāža

Saturs:

1. Savienojuma profilu montāža:

• • Montāžas soļi.
  • Montāžas mezgli.

2. Paplašināšanas–paaugstināšanas profilu uzstādīšana:

• • Montāžas mezgli.

3. Palodžu profilu montāža:

• • Montāžas mezgli.

Savienojuma profilu montāža

• Kombinēt var tikai tās pašas sistēmas produktus ar vienādu rāmja dziļumu.
• Savienojuma profili ir paredzēti divu elementu savienošanai, ja vēlaties savienot vairāk elementu, sazinieties ar mums, lai saņemtu konsultāciju.
• Ja tiks savienoti fiksētie elementi (bez vērtnēm) un tajos būs paredzētas dekoratīvās līstes, tās jāizvēlas, lai ir iestrādātas stikla paketē, nevis uzlīmētas uz stikla. Uzlīmētās līstes tiks sabojātas, ņemot laukā stiklu.
• Ja plānojat savienot izstrādājumus, kurus paredzēts aprīkot ar palodzes profiliem, savienojuma profila garumam jābūt tikai līdz palodzes profilam.
• Svarīgi! Ieteicamie maksimālie papildu profilu izmēri vertikālai vai horizontālai savienošanai ir sniegti šeit: Izmēri 

Montāžas soļi:

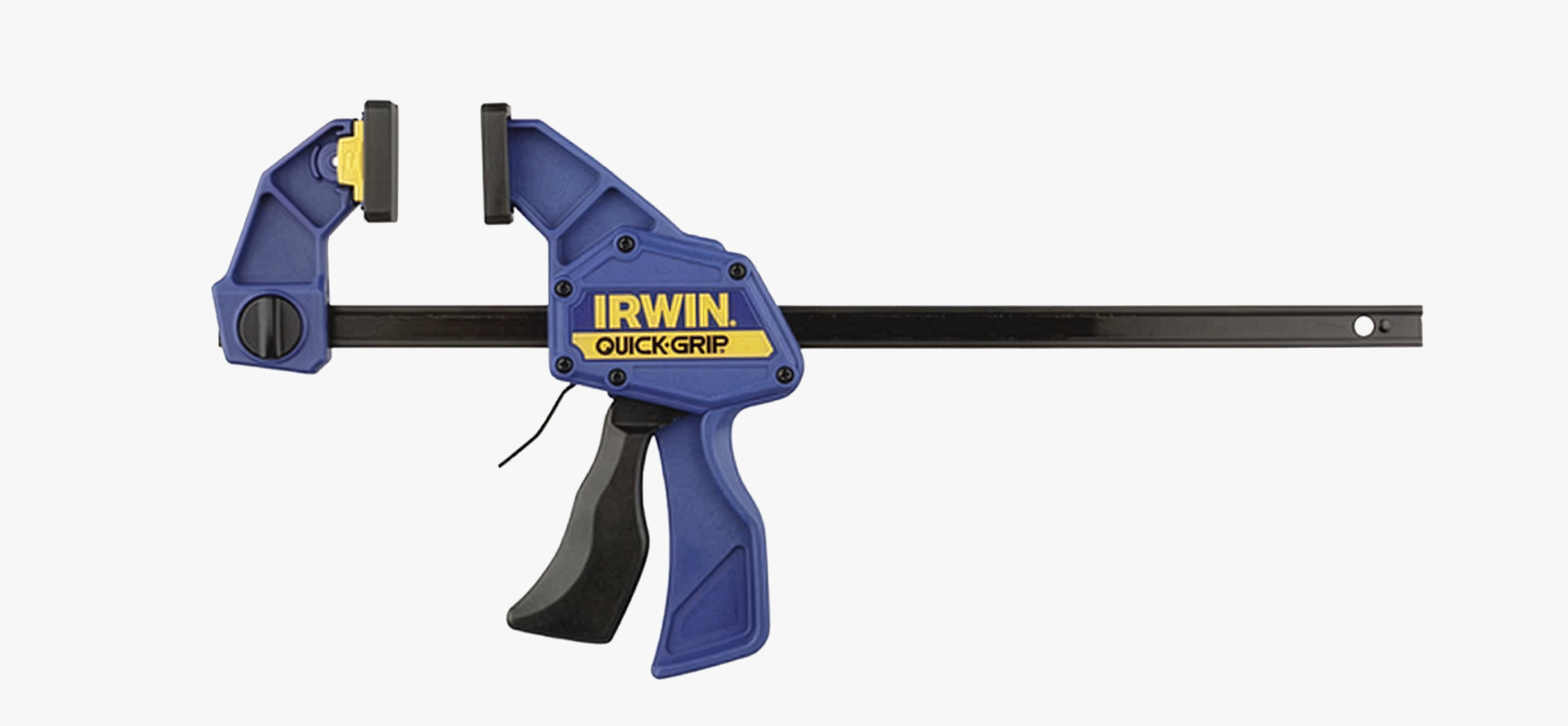

Ja plānots savienot fiksēta rāmja produktus, pirms darbu uzsākšanas tie ir jāiestiklo (skat. video instrukciju "Stikla līstīšu un stikla paketes izņemšana/ievietošana")

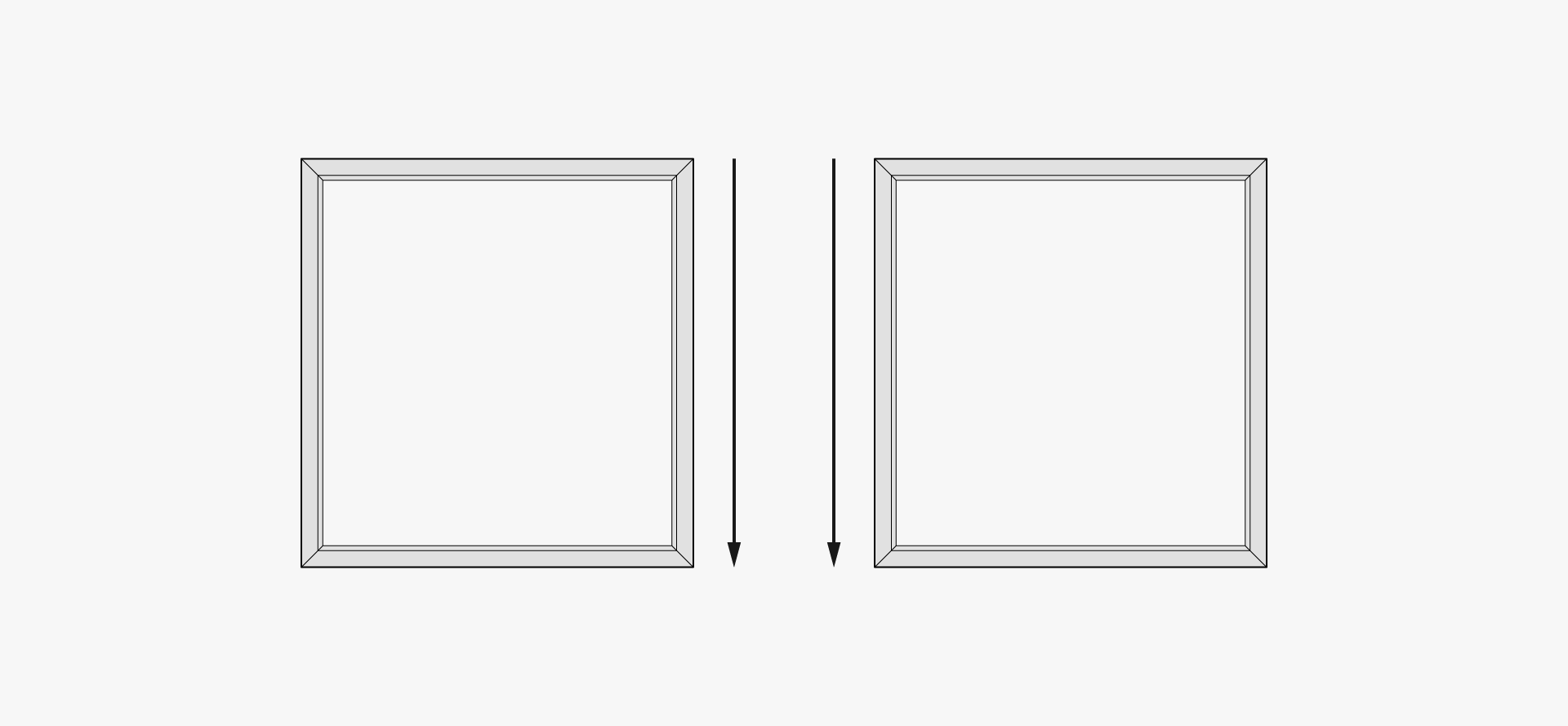

1. Uz savienojamo produktu vienas vai abām pusēm (atkarībā no savienojuma profila veida – skat. montāžas shēmas) jāuzlīmē pašizpletošā lenta. Pirms līstīšu pielīmēšanas pie produkta (ja tas norādīts montāžas shēmās) jāuzstāda papildu pastiprinošs armējums (skat. montāžas shēmas).

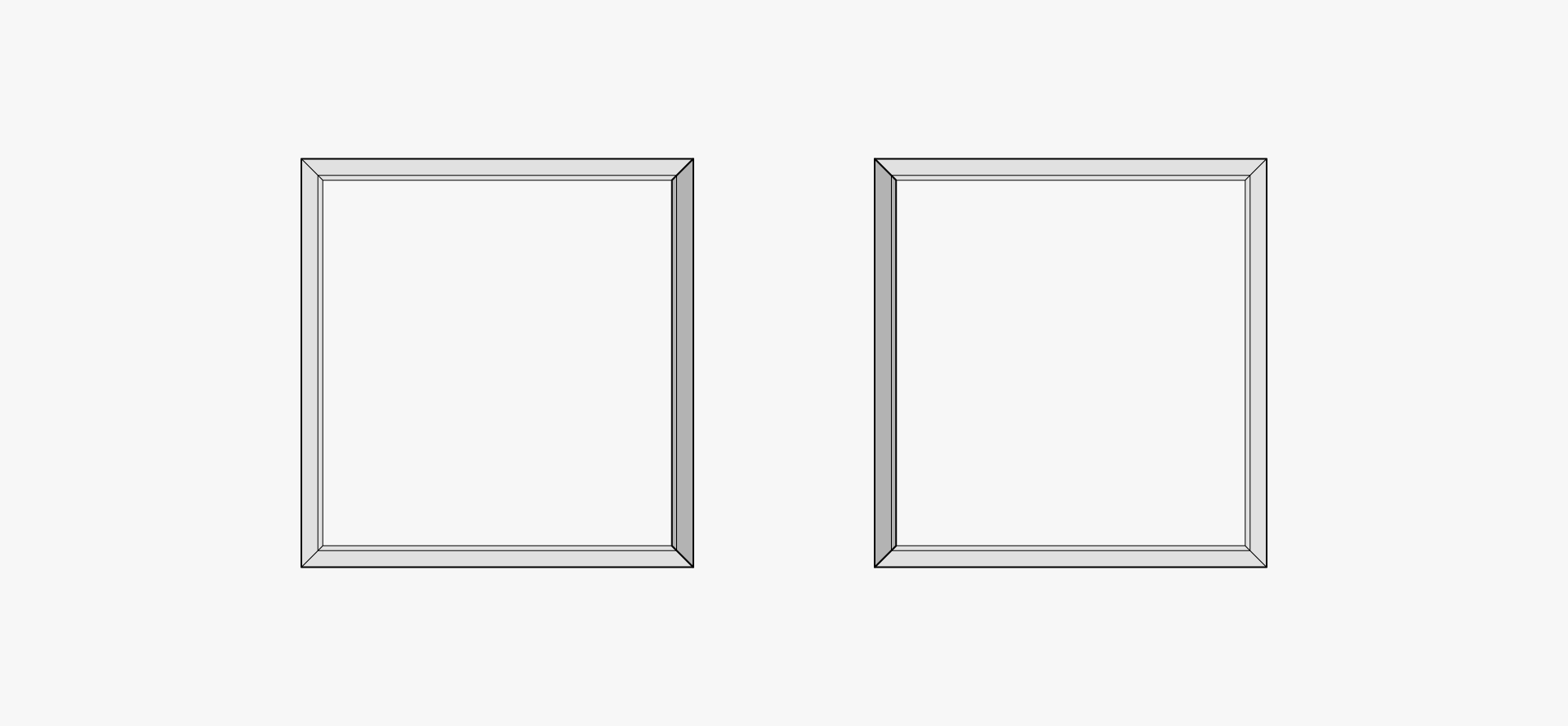

2. Jānoņem profilu aizsarglente (iekšpusē un ārpusē) no abām produkta plaknēm, ar kurām tie tiks savienoti.

3. Savienojuma profila piestiprināšana:

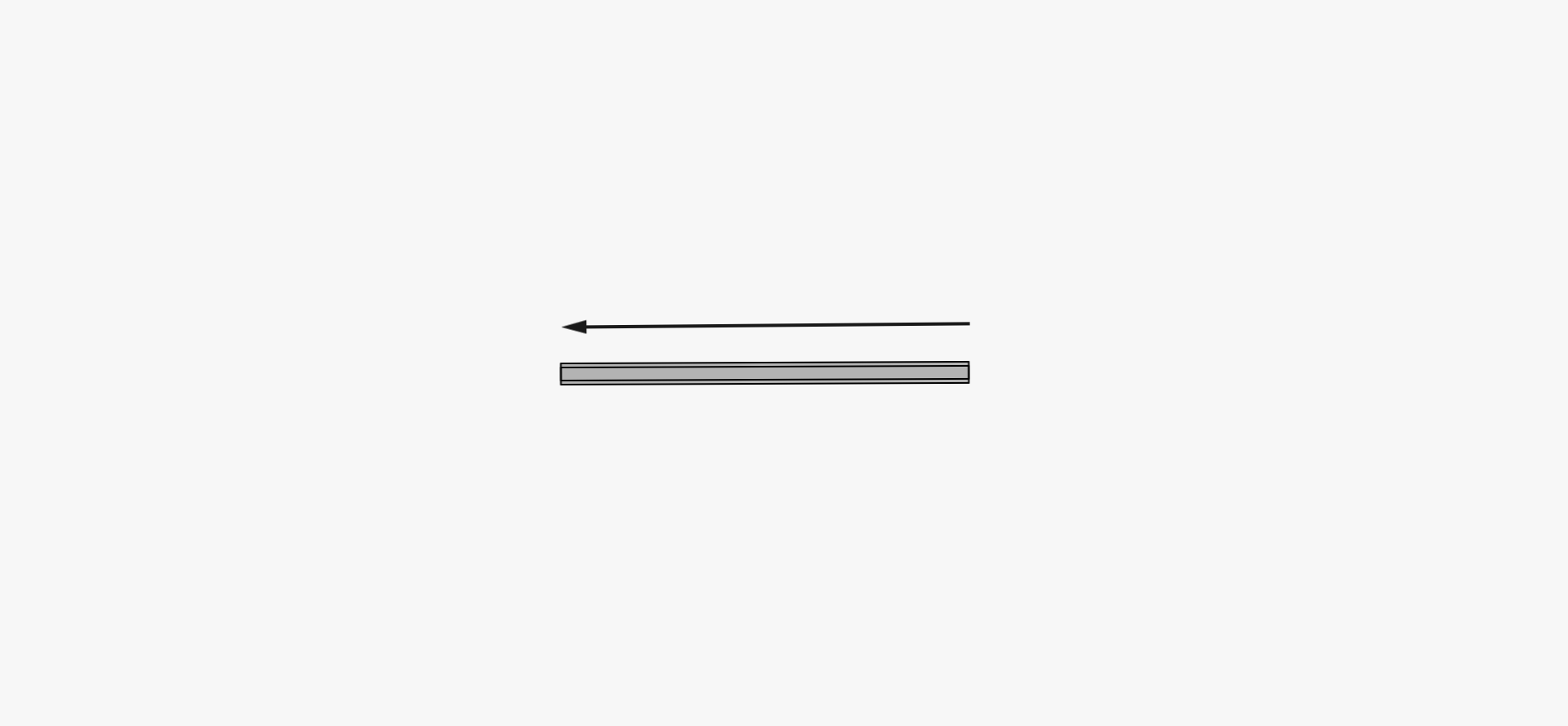

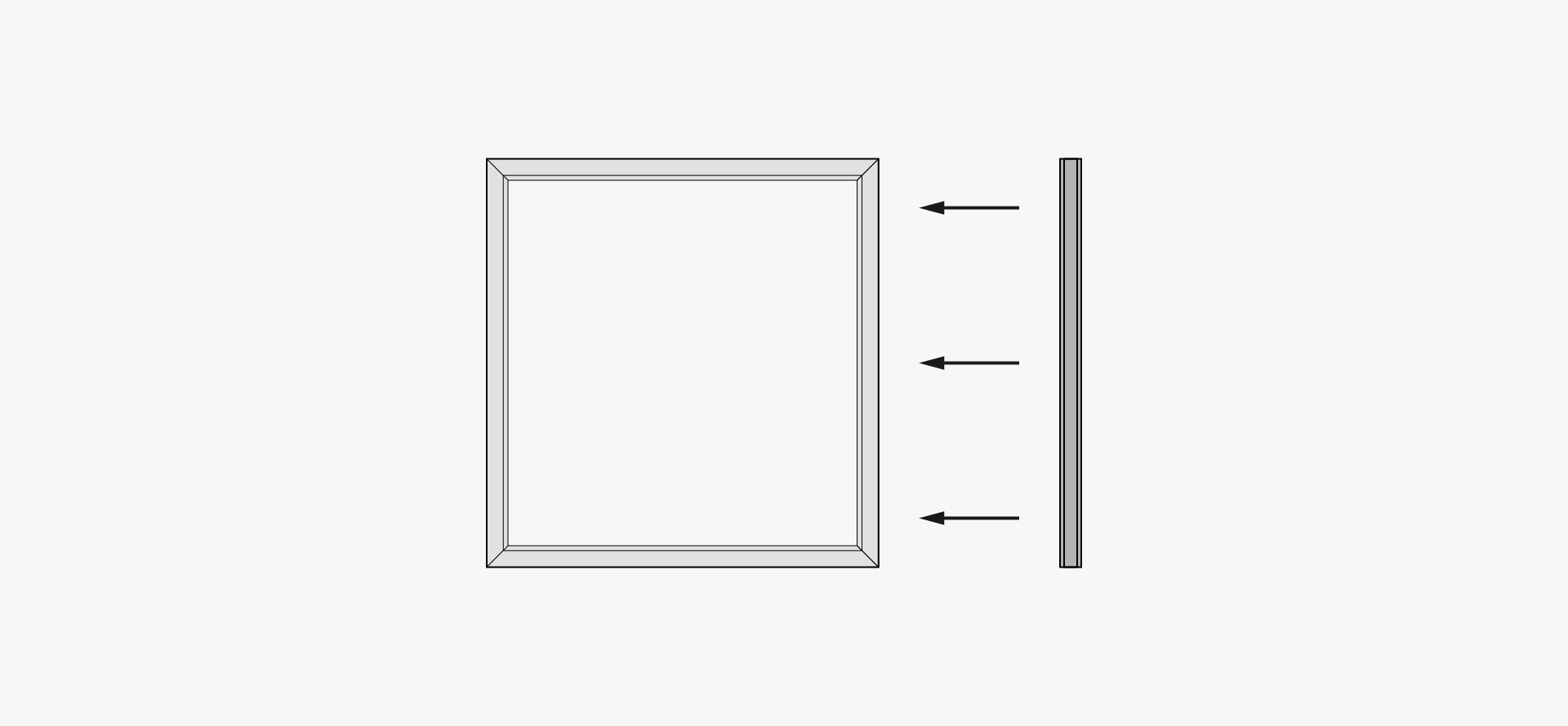

3.1.  Savienojuma profils jāpiestiprina pie vienas no produktu malām. Ja norādīts, tā savienojuma mala pirms pievienošanas jāapstrādā ar silikonu (skat. montāžas mezglus):

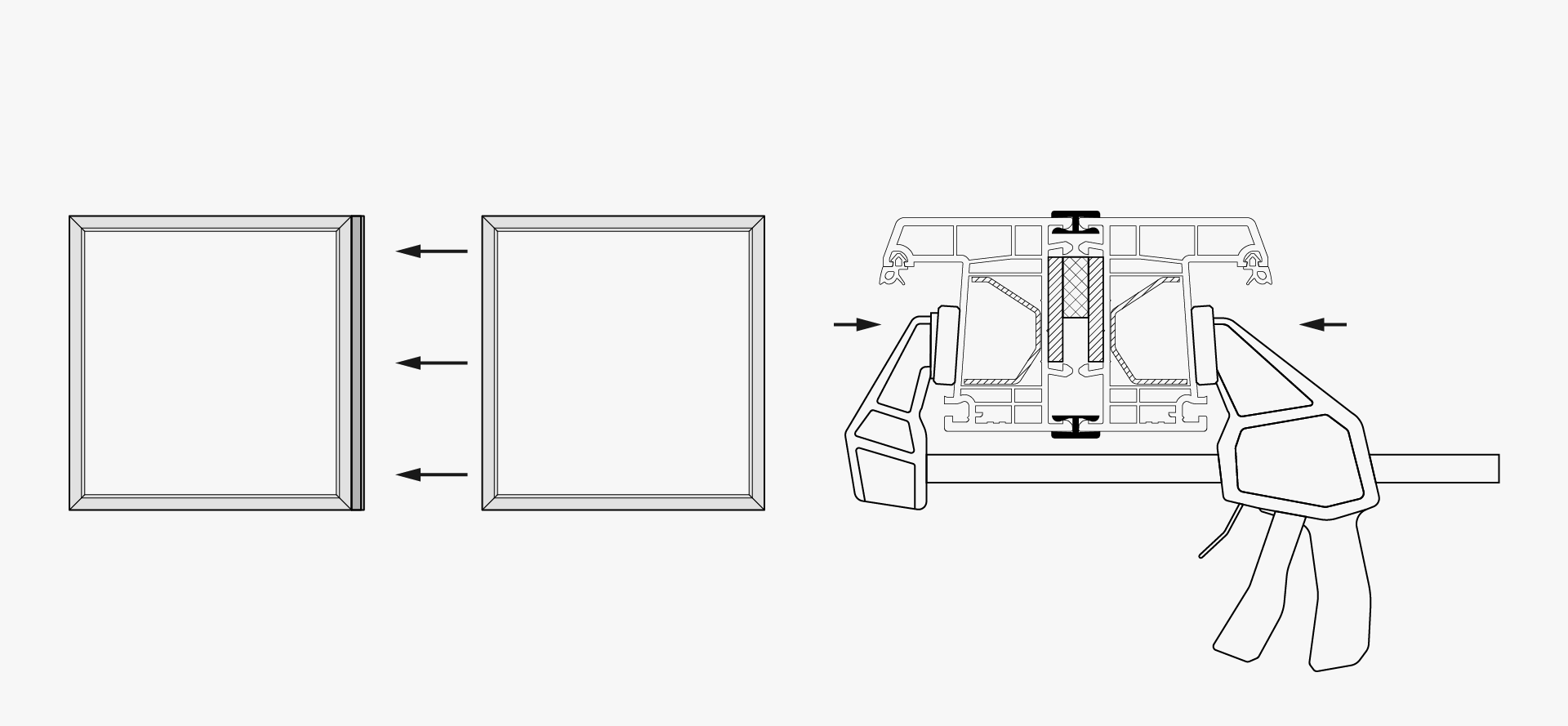

3.2. Jāpievieno otrs produktus (ja norādīts, savienojuma profila malas pirms pievienošanas jāapstrādā ar silikonu (skat. montāžas mezglus)) un konstrukcija jāsaspiež ar spīlēm vismaz trīs punktos (augšā, pa vidu, apakšā):

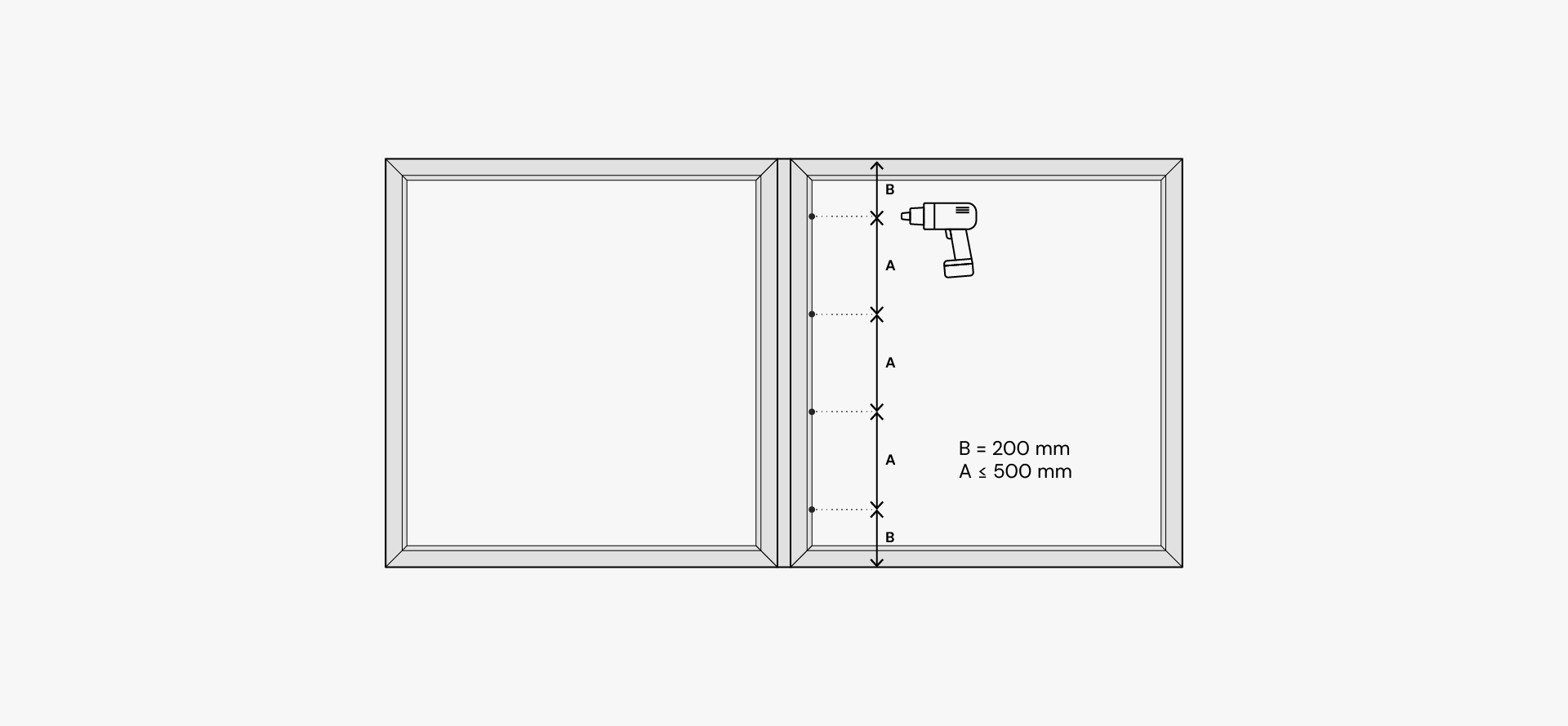

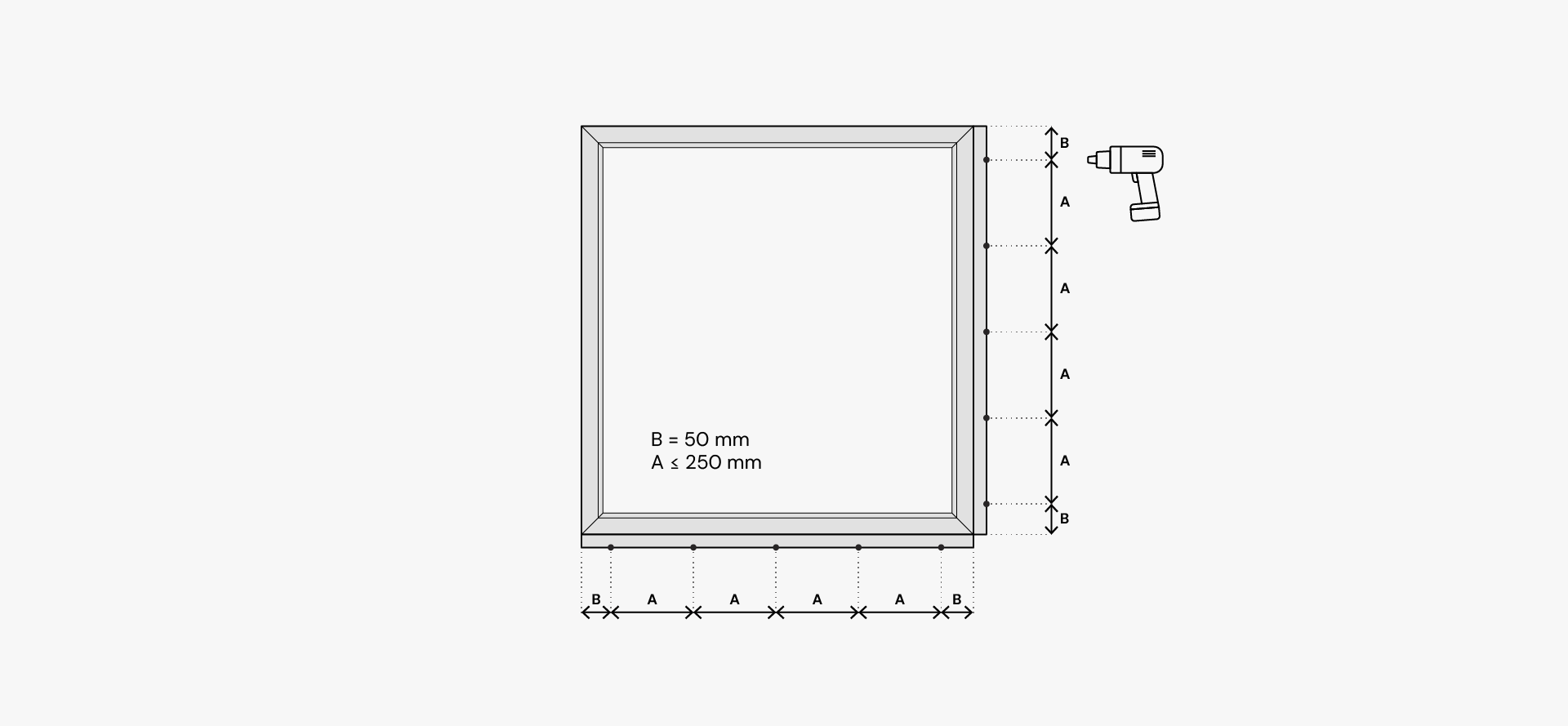

3.3. Savienotā konstrukcija papildus jāpastiprina ar skrūvēm attālumos, kas ir norādīti shēmā zemāk. Skrūvju urbšanas pozīcijas caur profiliem atkarībā no sistēmas ir norādītas montāžas mezglos.

Montāžas soļi

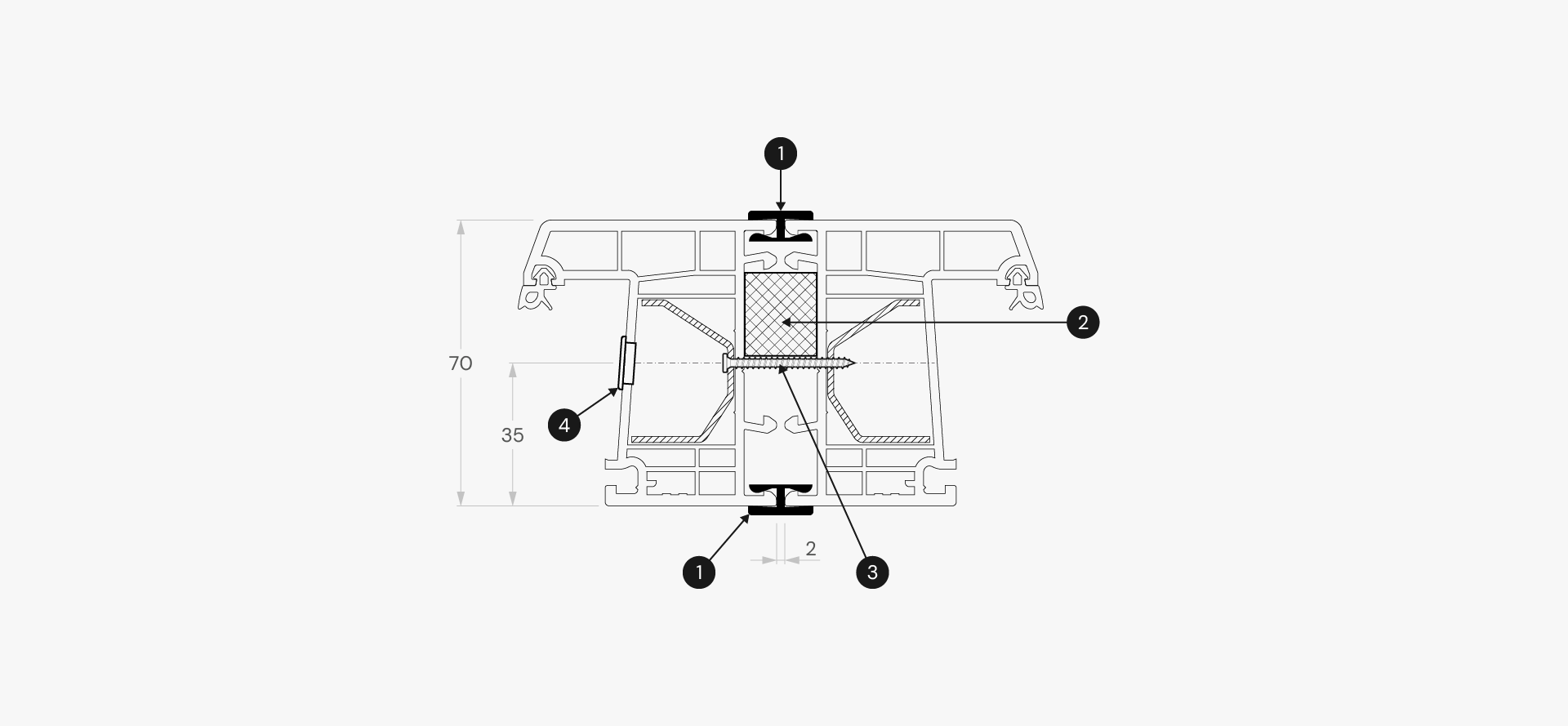

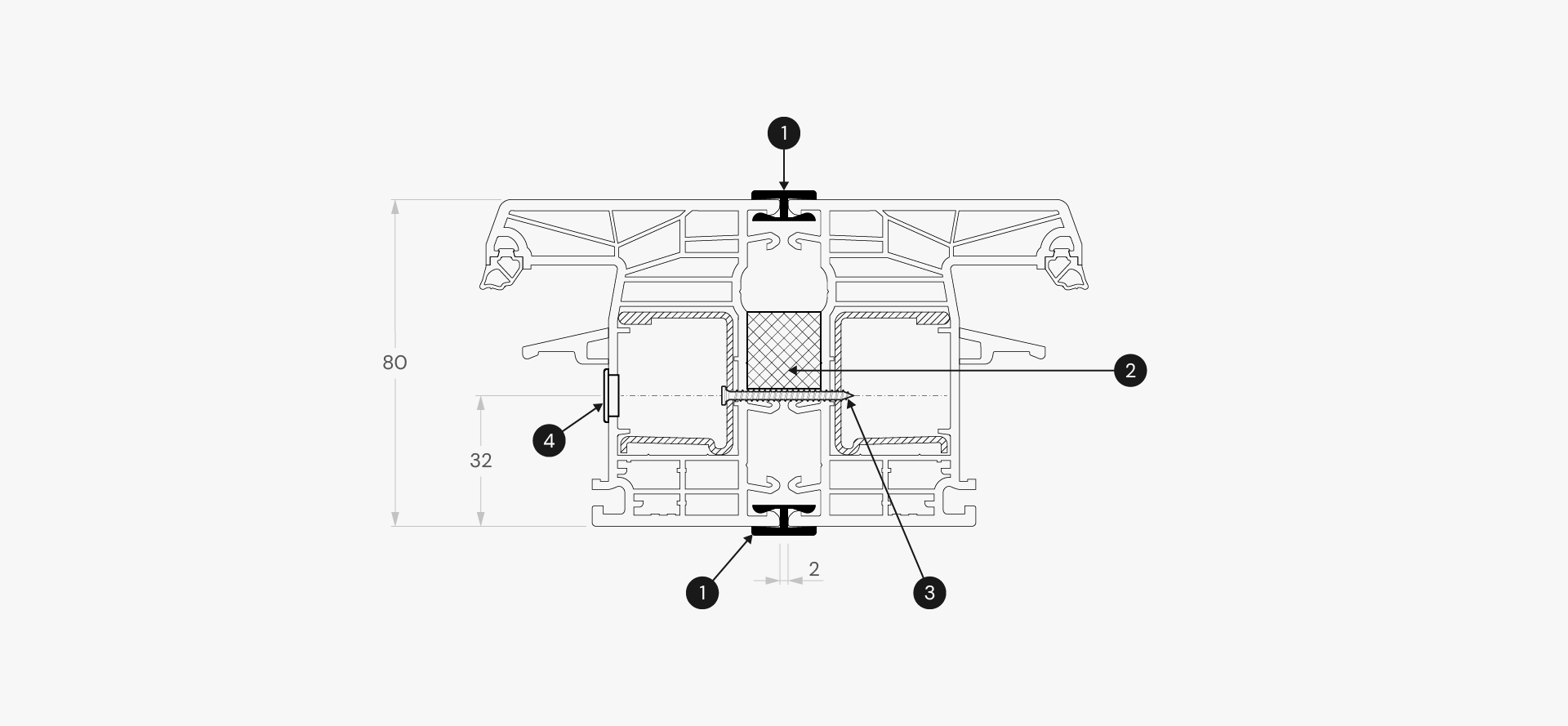

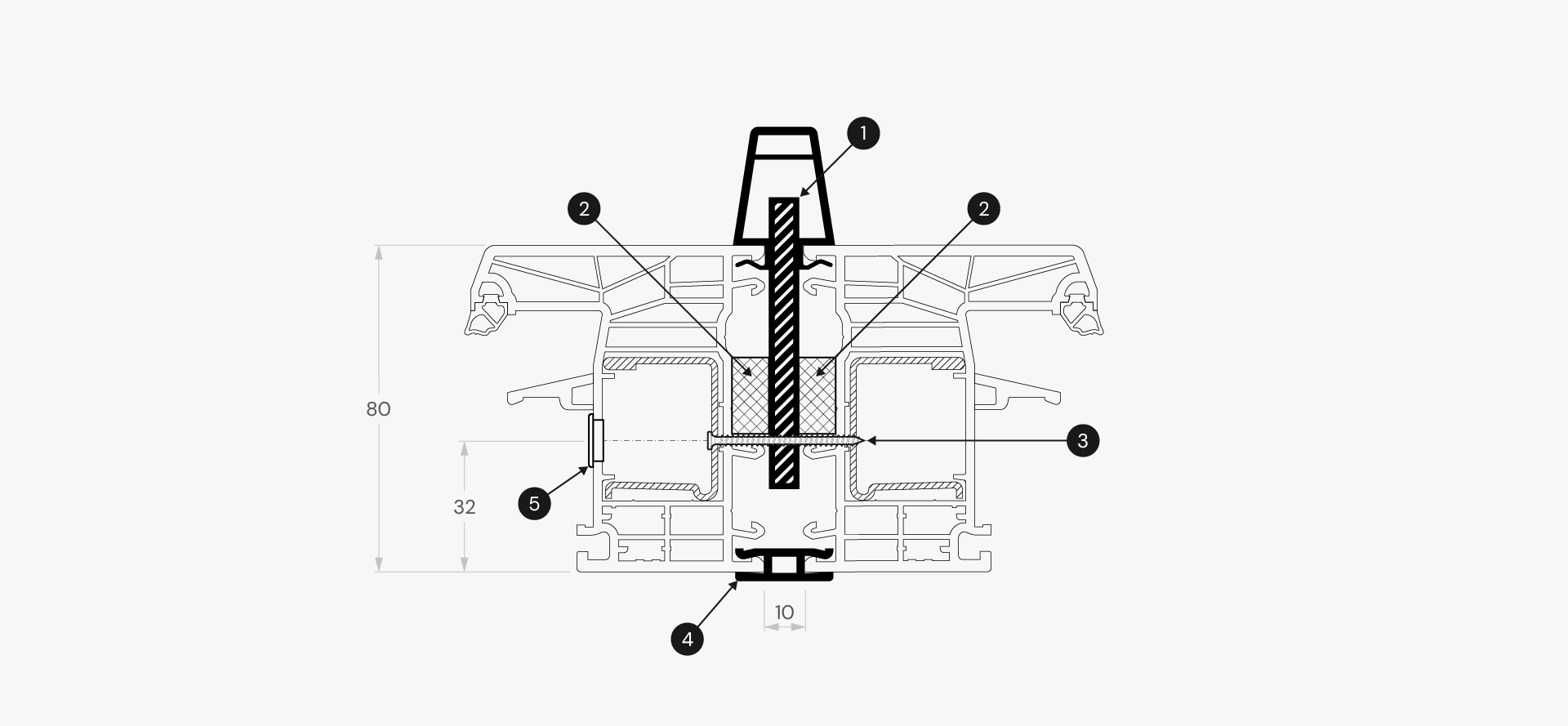

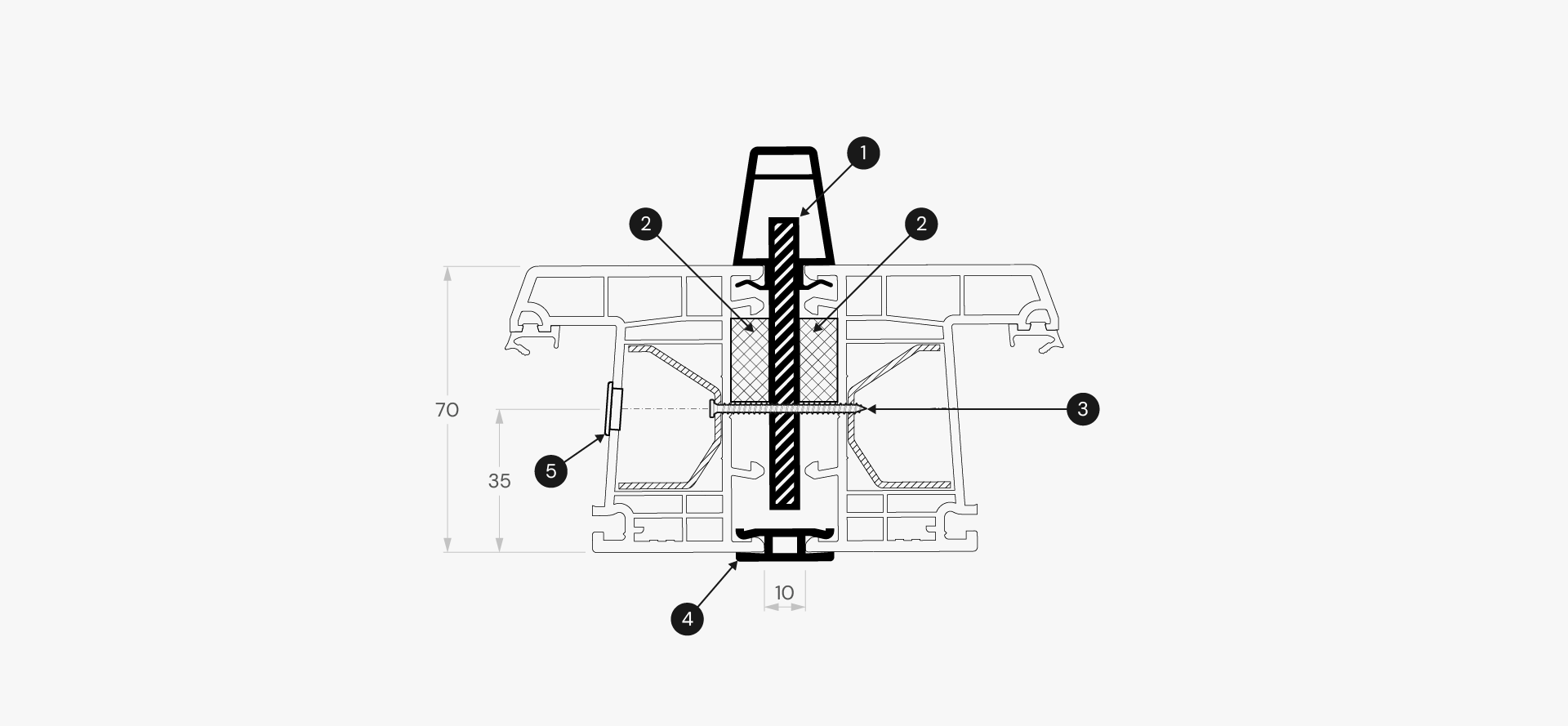

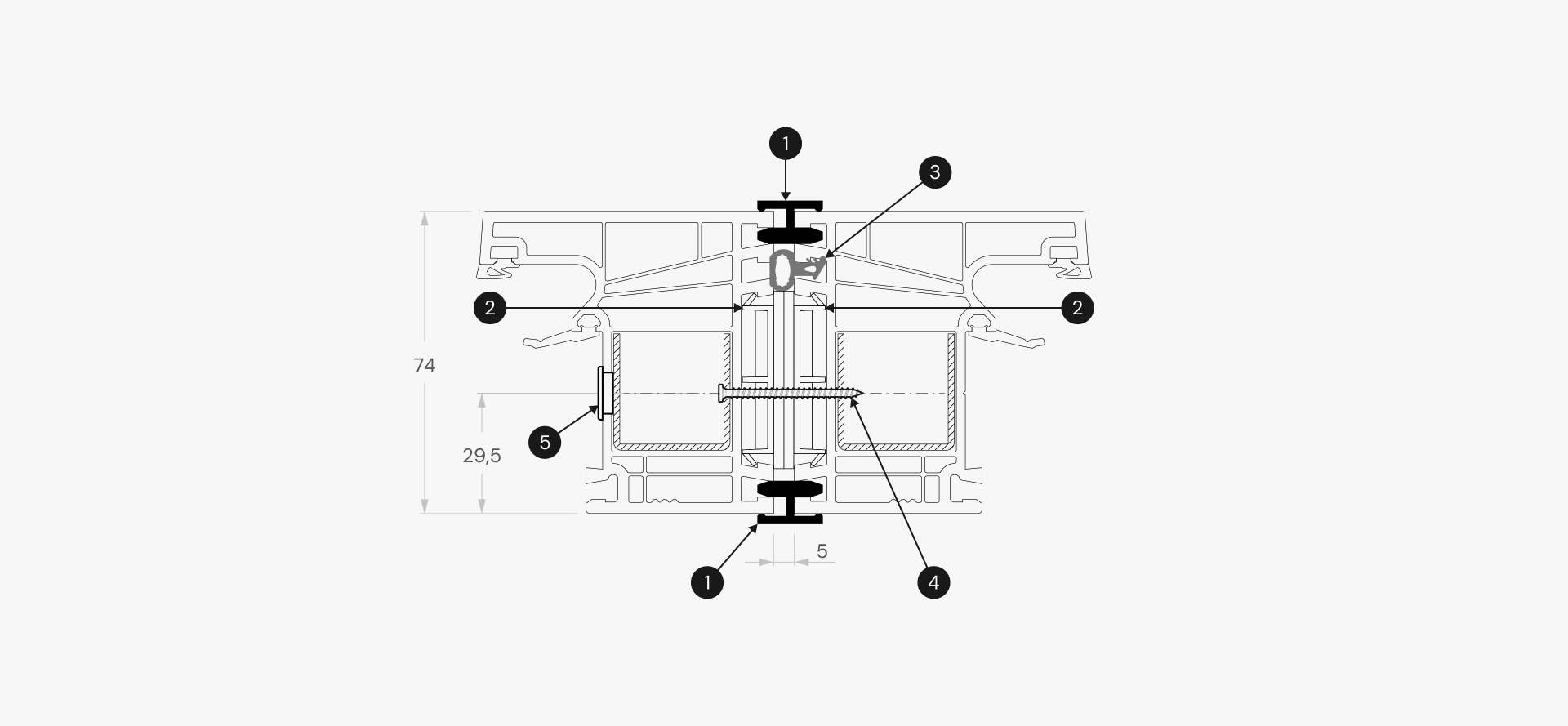

H veida savienojumu profilu mezgli

• H veida savienojuma profili ir paredzēti logu un durvju horizontālai vai vertikālai savienošanai.
• H veida savienojuma profils paplašina savienotos elementus par 2 mm.
• Abi profili ir H veida un tiek savienoti ar rāmi no iekšpuses un ārpuses.

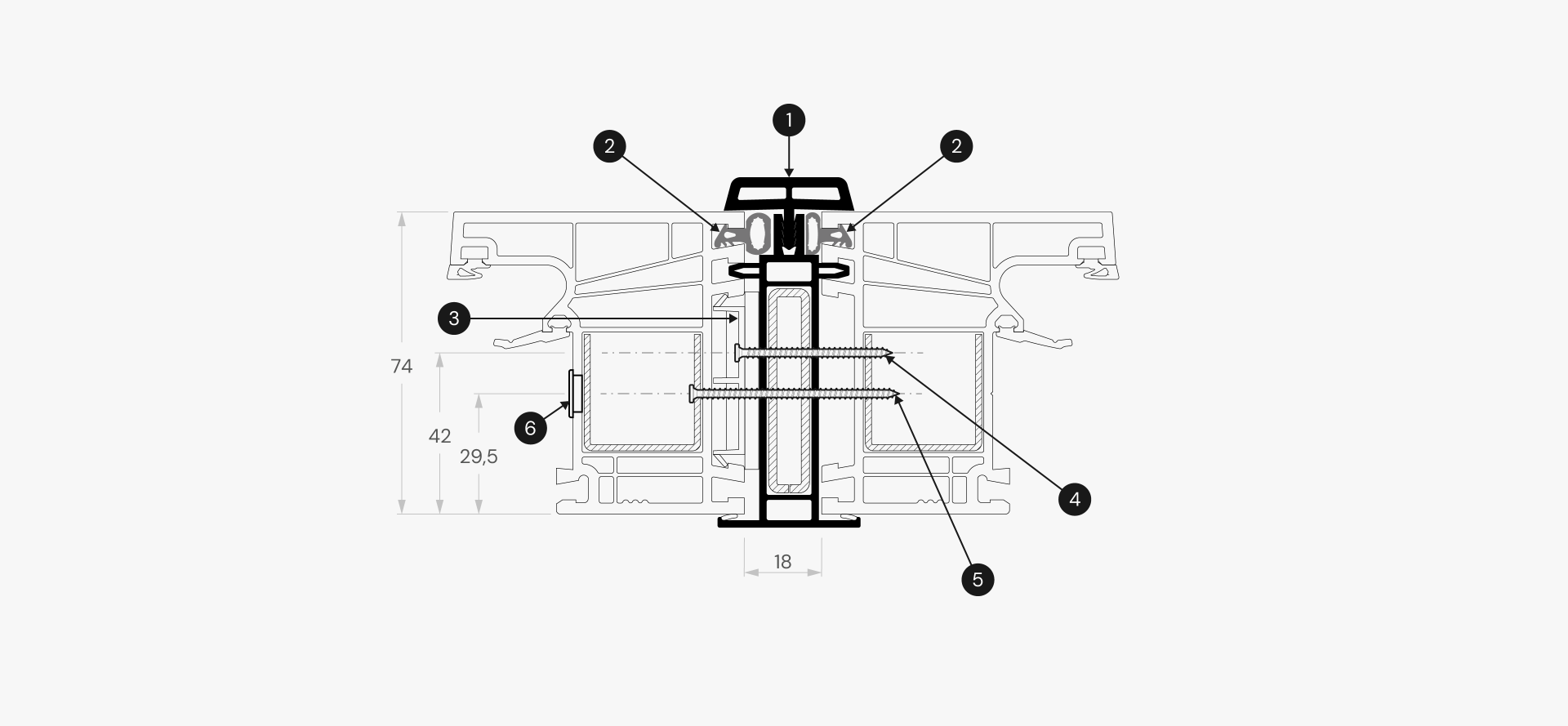

H veida + konusveida pastiprināšanas profilu montāžas mezgli

• Pastiprinātās konstrukcijas PVC savienojuma profili ir paredzēti logu vai durvju horizontālai vai vertikālai savienošanai.
• Savienojuma profils paplašina savienotos elementus par 10 mm.
• H veida profils tiek savienots ar rāmi no iekšpuses, bet pastiprināšanas profils tiek savienots ar rāmi no ārpuses vai otrādi.

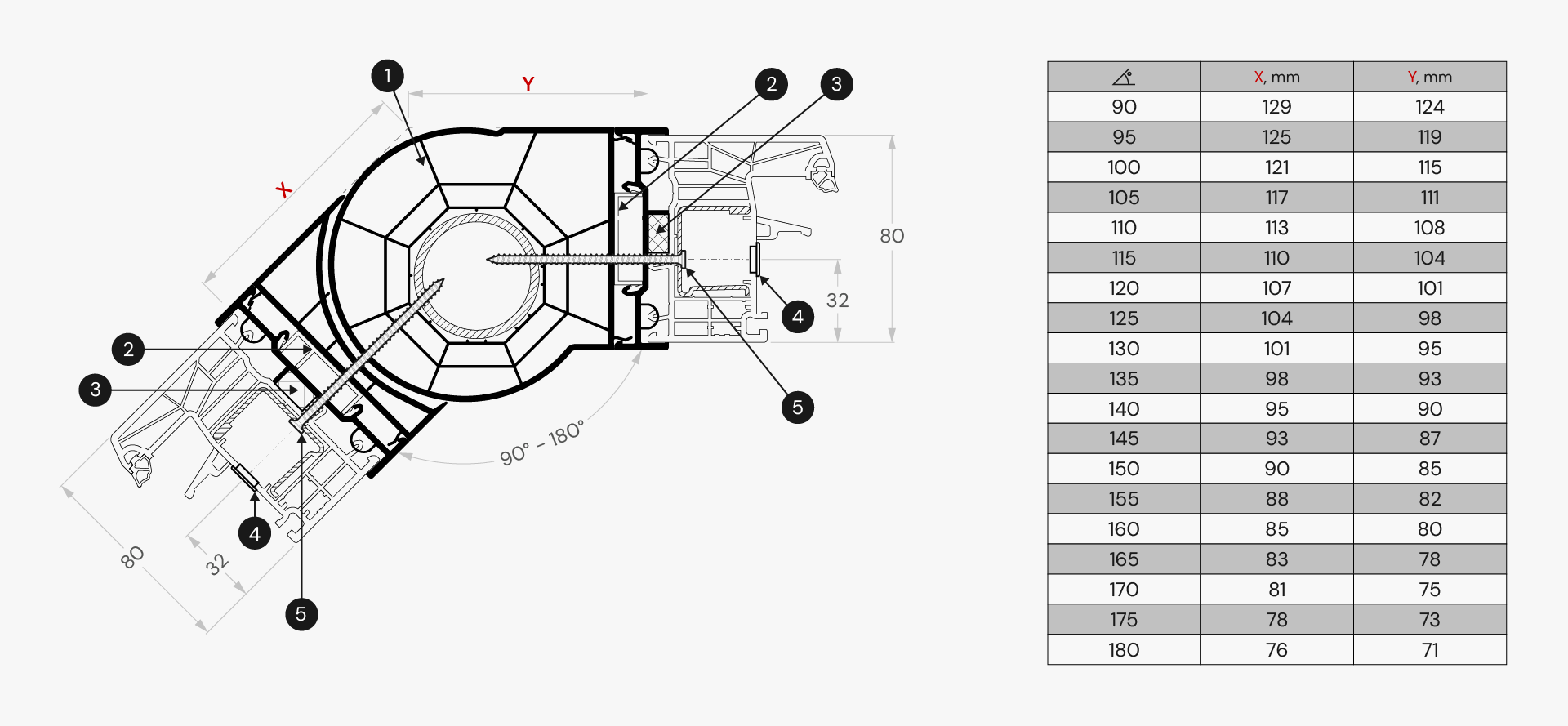

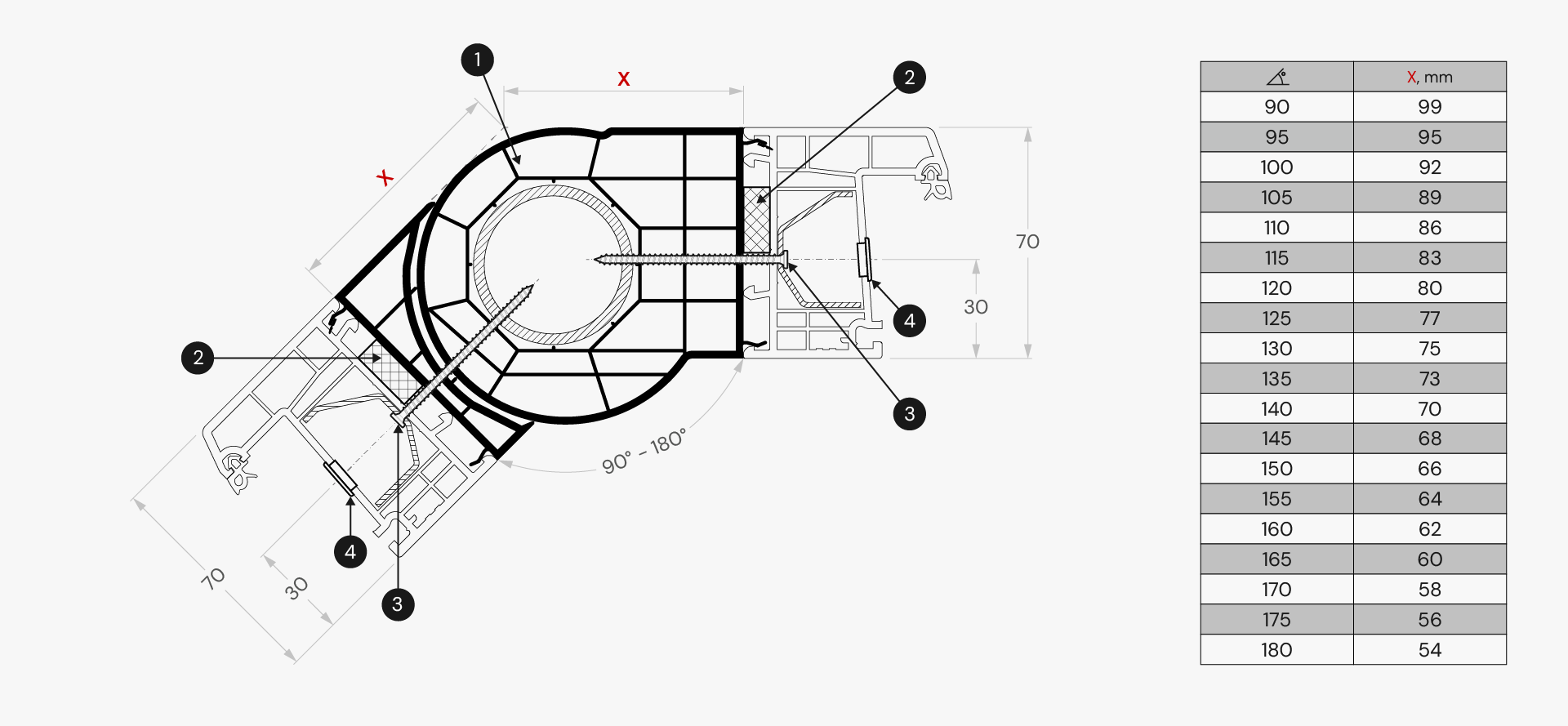

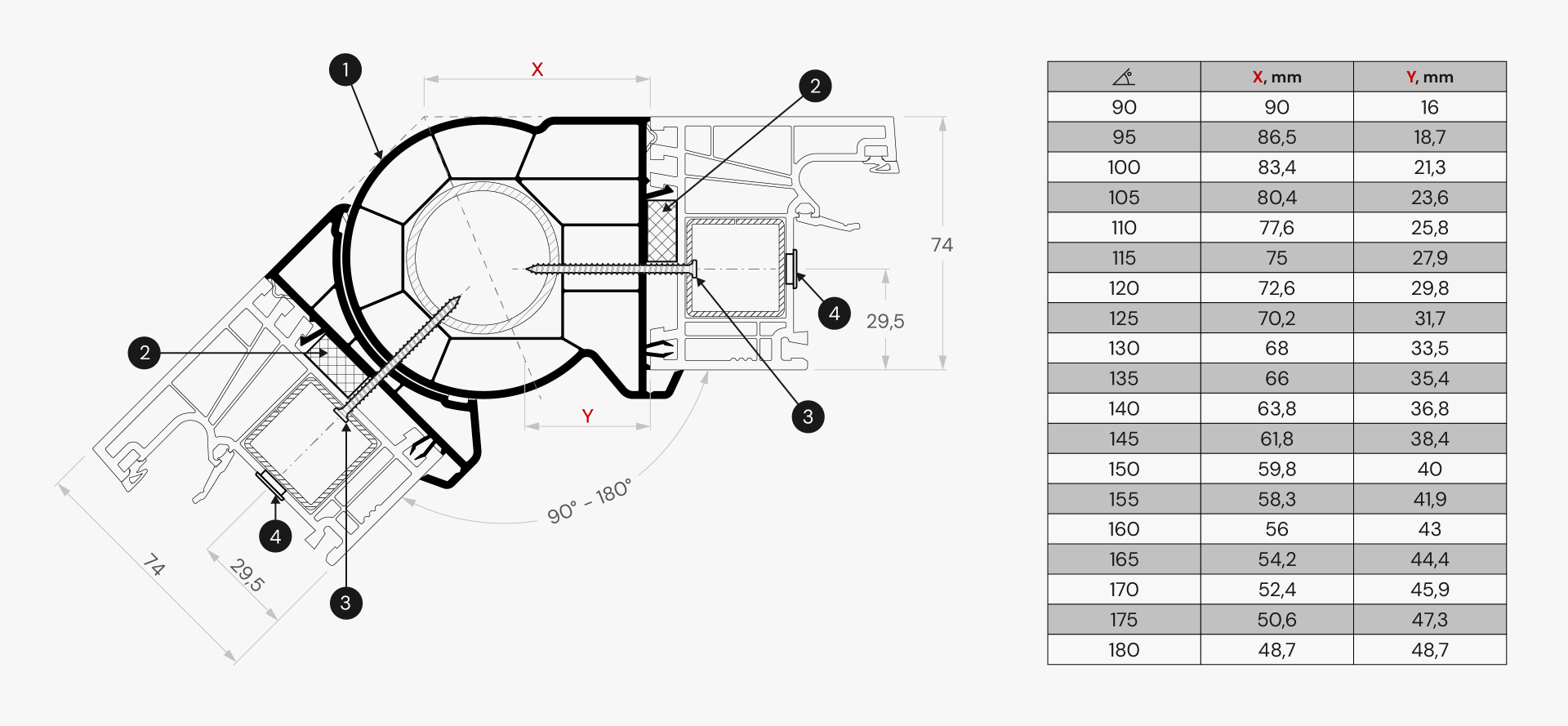

"Erker" elastīgais leņķis, 90–180° savienojuma profila montāžas mezgl

• PVC savienojuma profils vertikālai logu vai durvju savstarpējai savienošanai, vajadzīgajā leņķī no 90° līdz 180° leņķī. Horizontāls savienojums nav iespējams.
• "Erker" profils paplašina izstrādājumu uz vienas ass attiecīgi par attālumiem, kas ir atkarīgi no izvēlētā leņķa, skat.: Izmēri

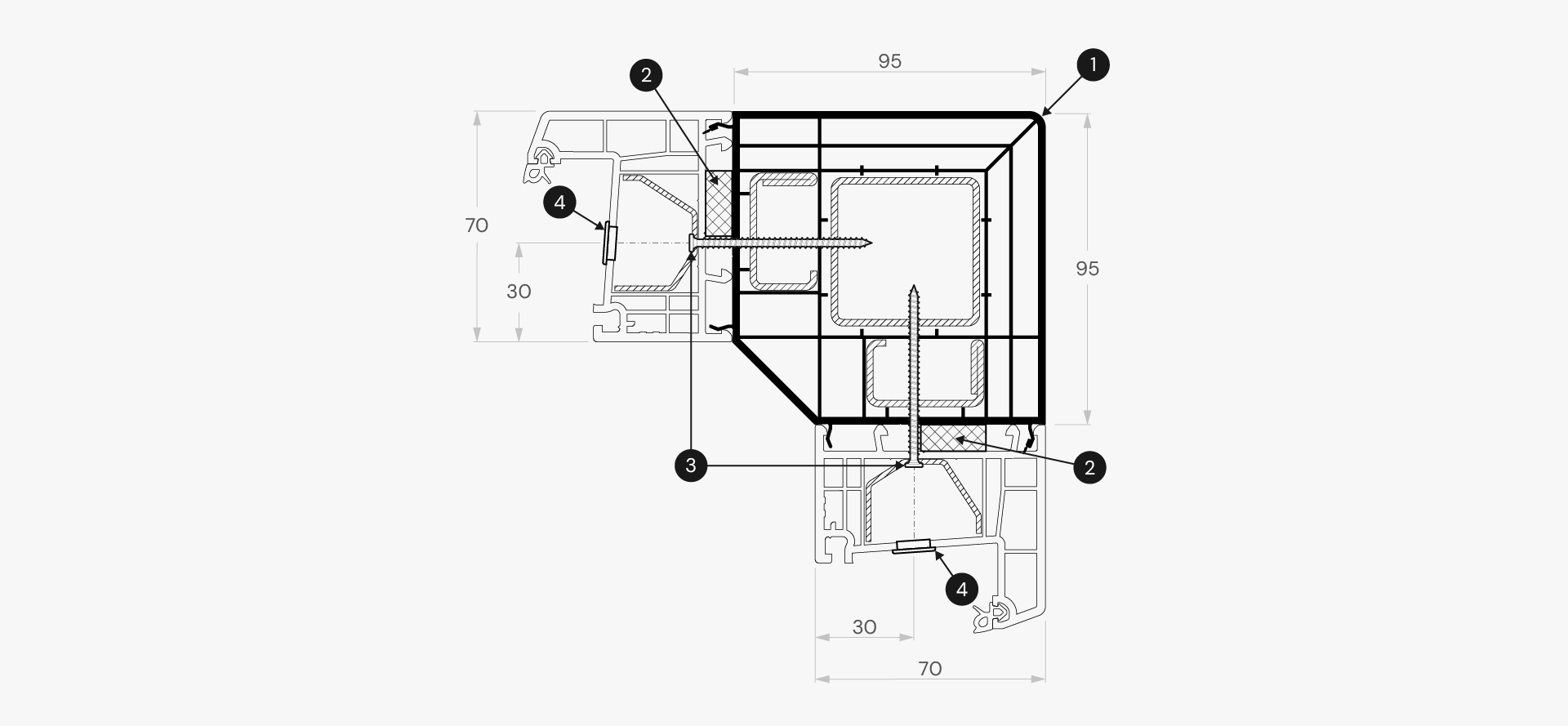

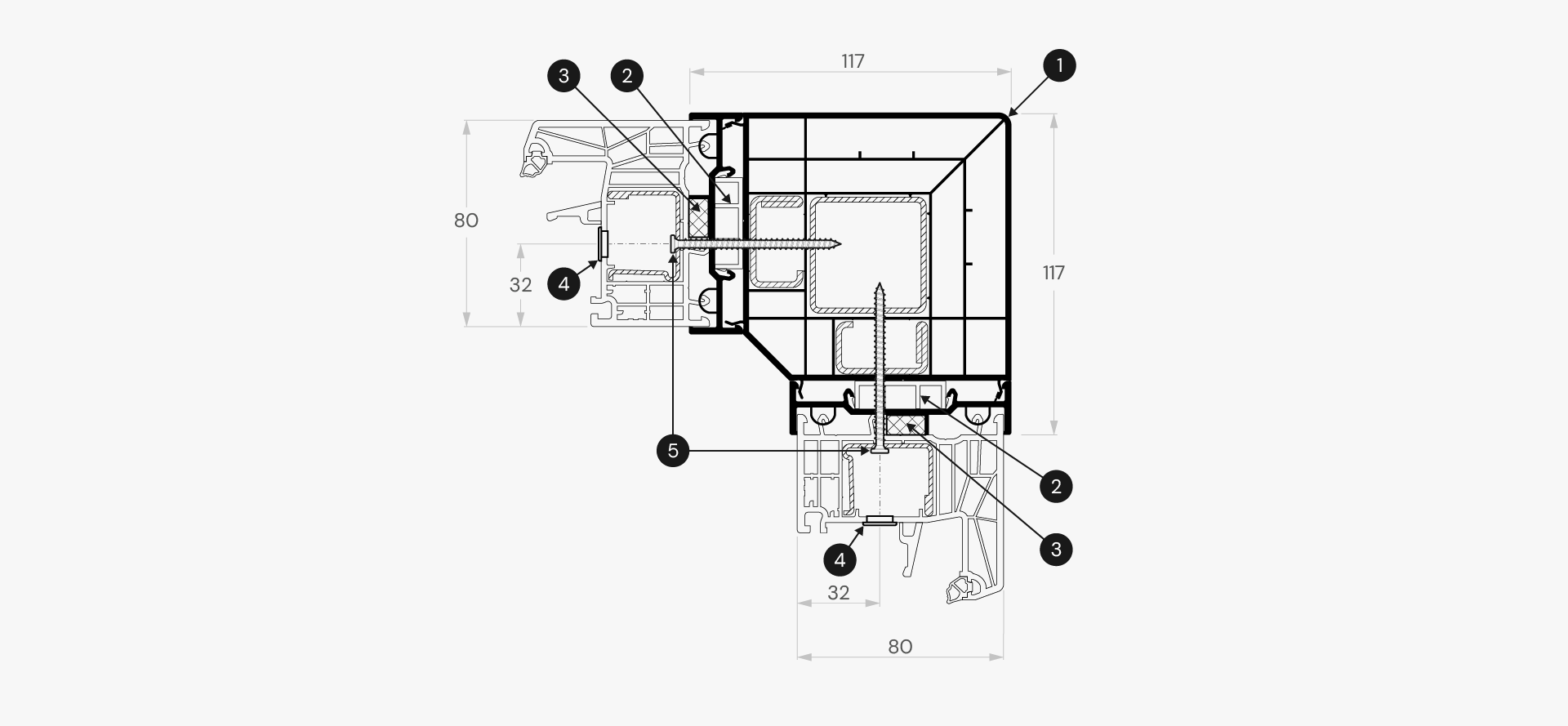

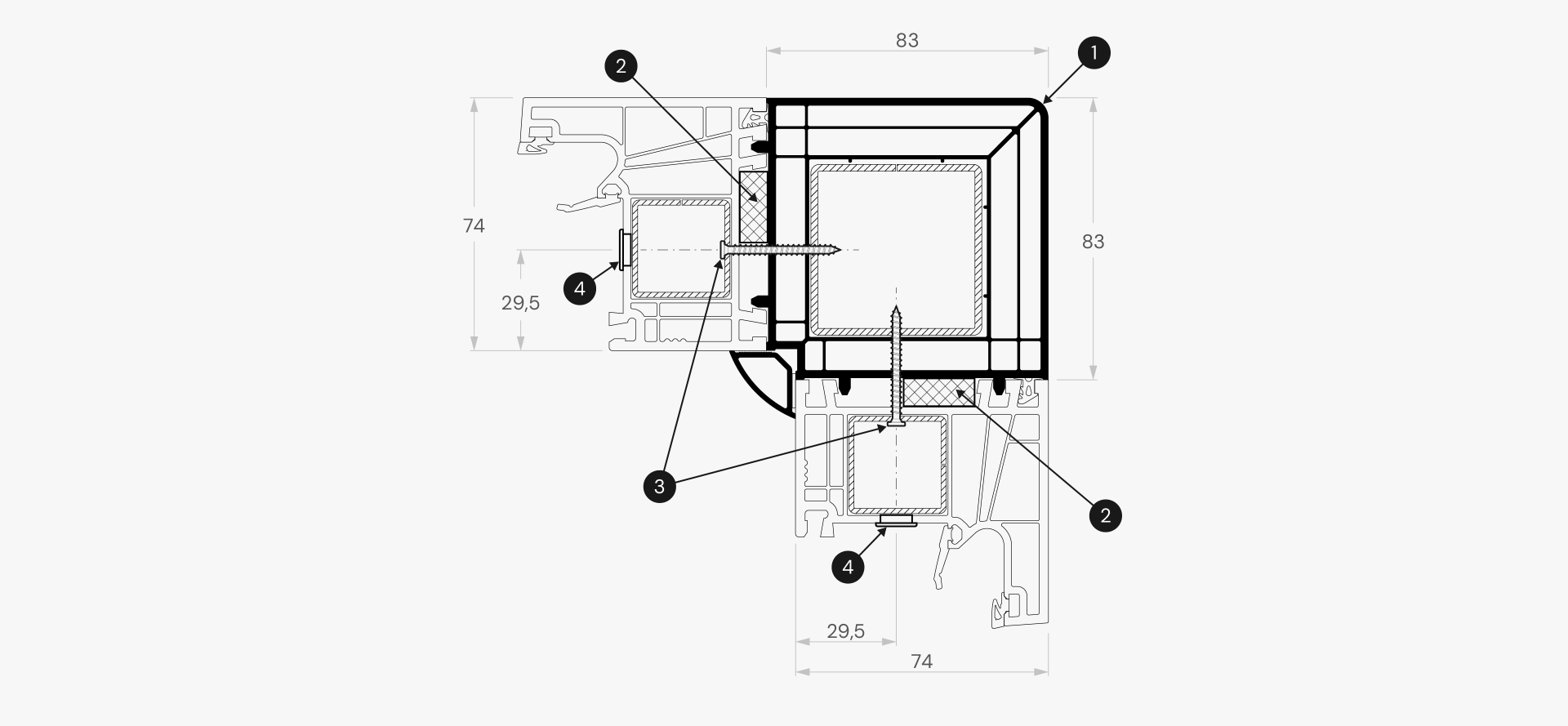

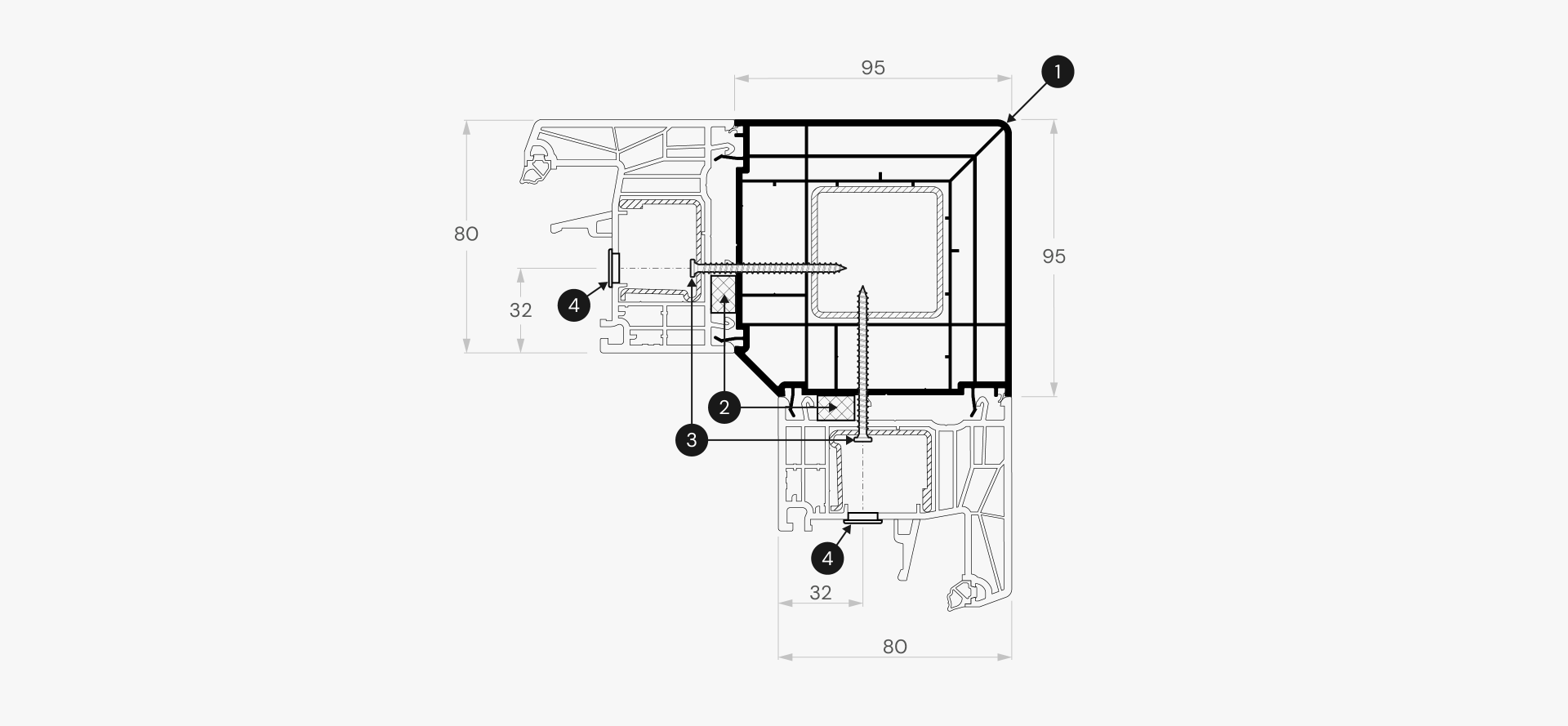

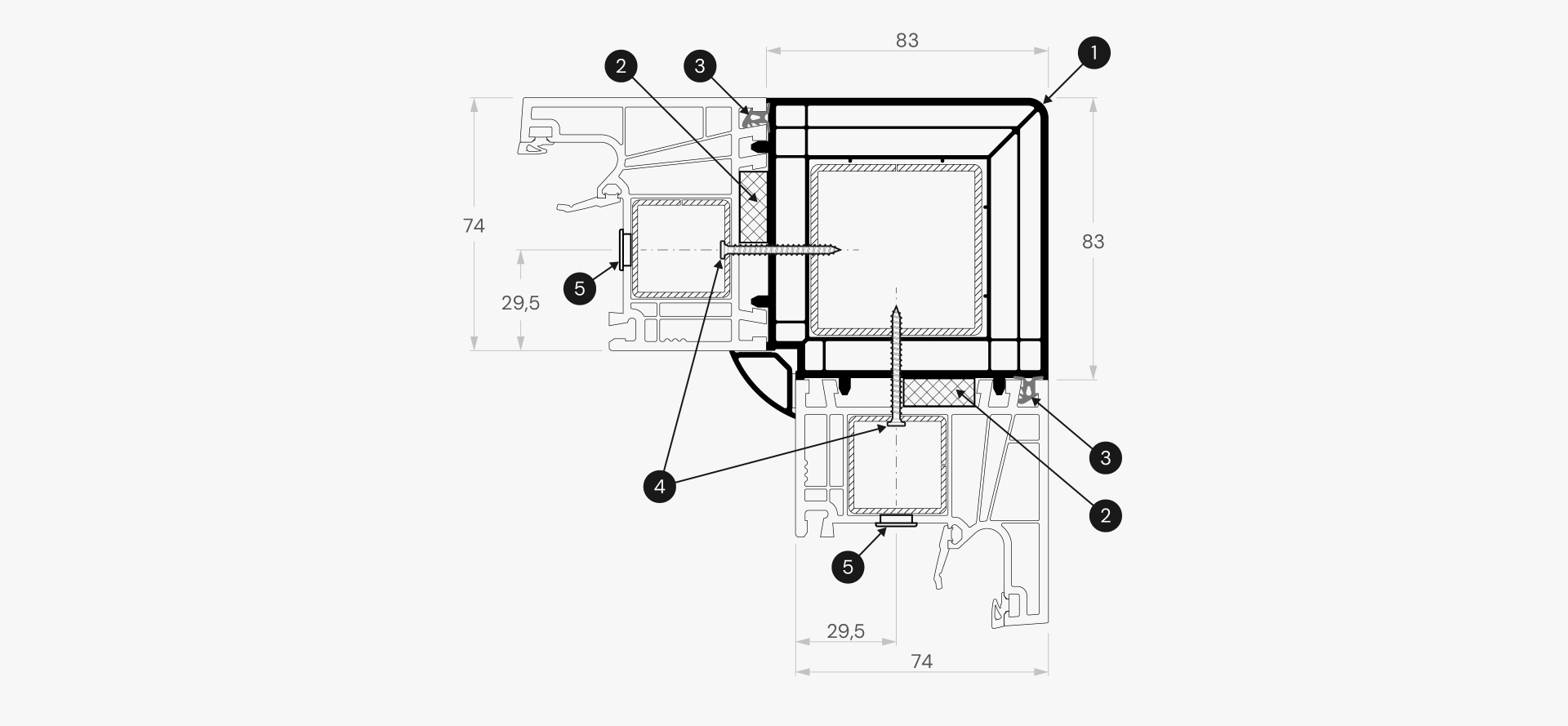

90° leņķa savienošanas profila montāžas mezgli

• PVC savienojuma profils vertikālai logu vai durvju savienošanai 90° leņķī. Horizontāls savienojums nav iespējams.
• Profils paplašina produktu uz vienas ass par 95 vai 117 mm attālumu.

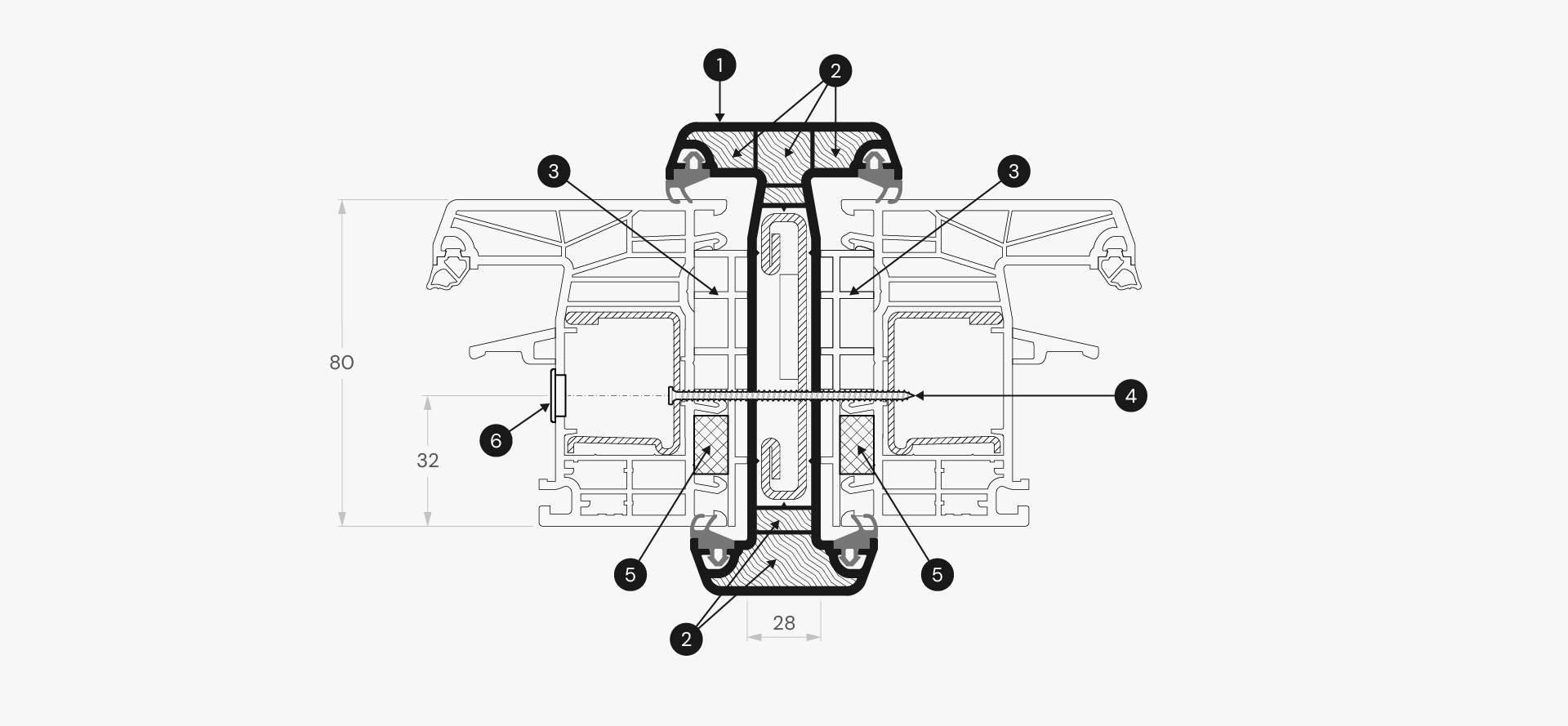

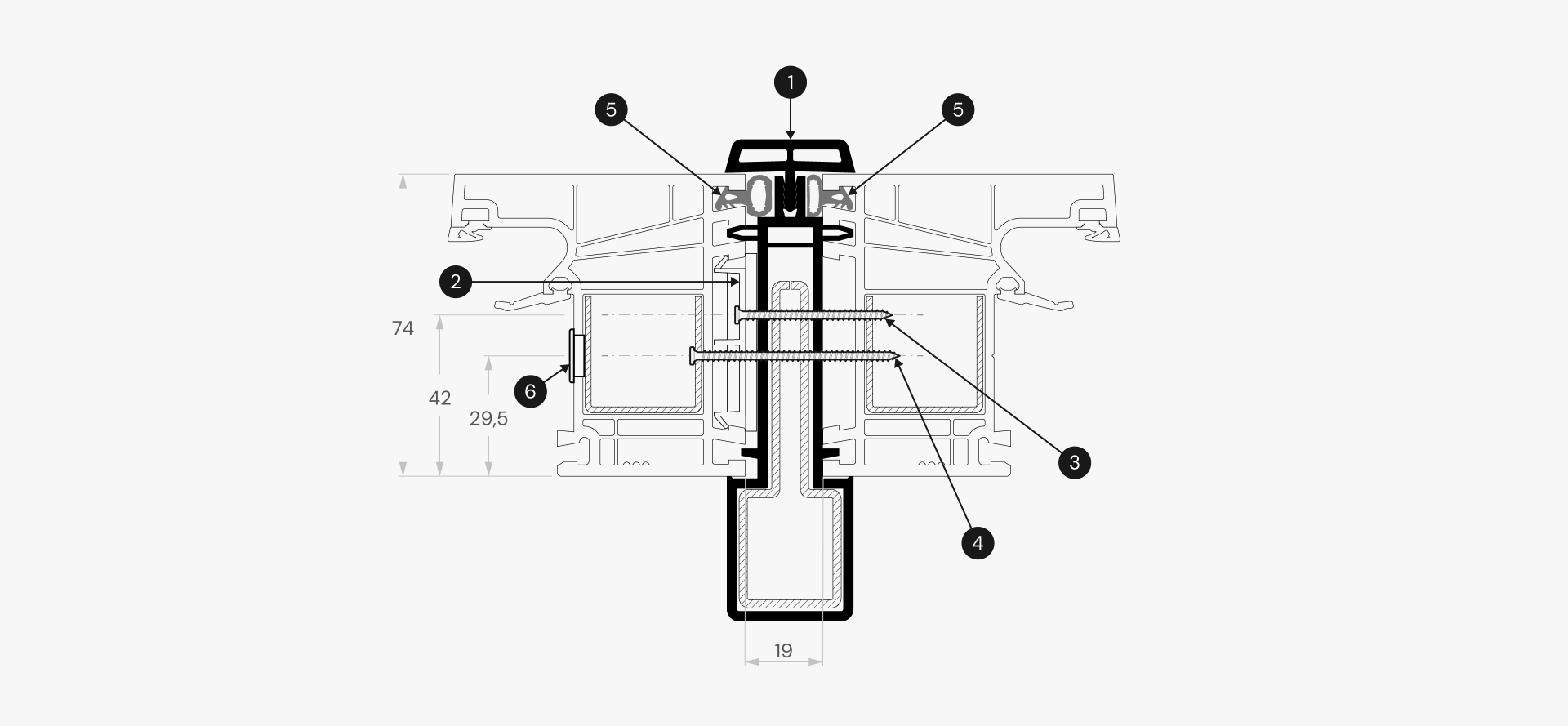

Termokompensācijas savienojuma profila montāžas mezgli

• PVC termokompensācijas savienojuma profili, paredzēti logu vai durvju horizontālai vai vertikālai savstarpējai savienošanai.
• Šī tipa profili paplašina savienotos elementus par 28 mm un samazina elementa izplešanos/saraušanos, ko izraisa ārējās temperatūras atšķirības.

Paplašināšanas–paaugstināšanas profilu uzstādīšana

• PVC paplašināšanas-paaugstināšanas profils ir paredzēts logu vai durvju paaugstināšanai vai paplašināšanai ailā par 20/40/45/60/100 mm
• Profils jāizvēlas atbilstoši logu vai durvju sistēmai, lai atbilstu izmēriem.
• Kombinēt var tikai tās pašas sistēmas produktus ar vienādu rāmja dziļumu.
• Svarīgi! Ieteicamie maksimālie papildu profilu izmēri vertikālai vai horizontālai savienošanai ir sniegti šeit: Izmēri 

Montāžas soļi:

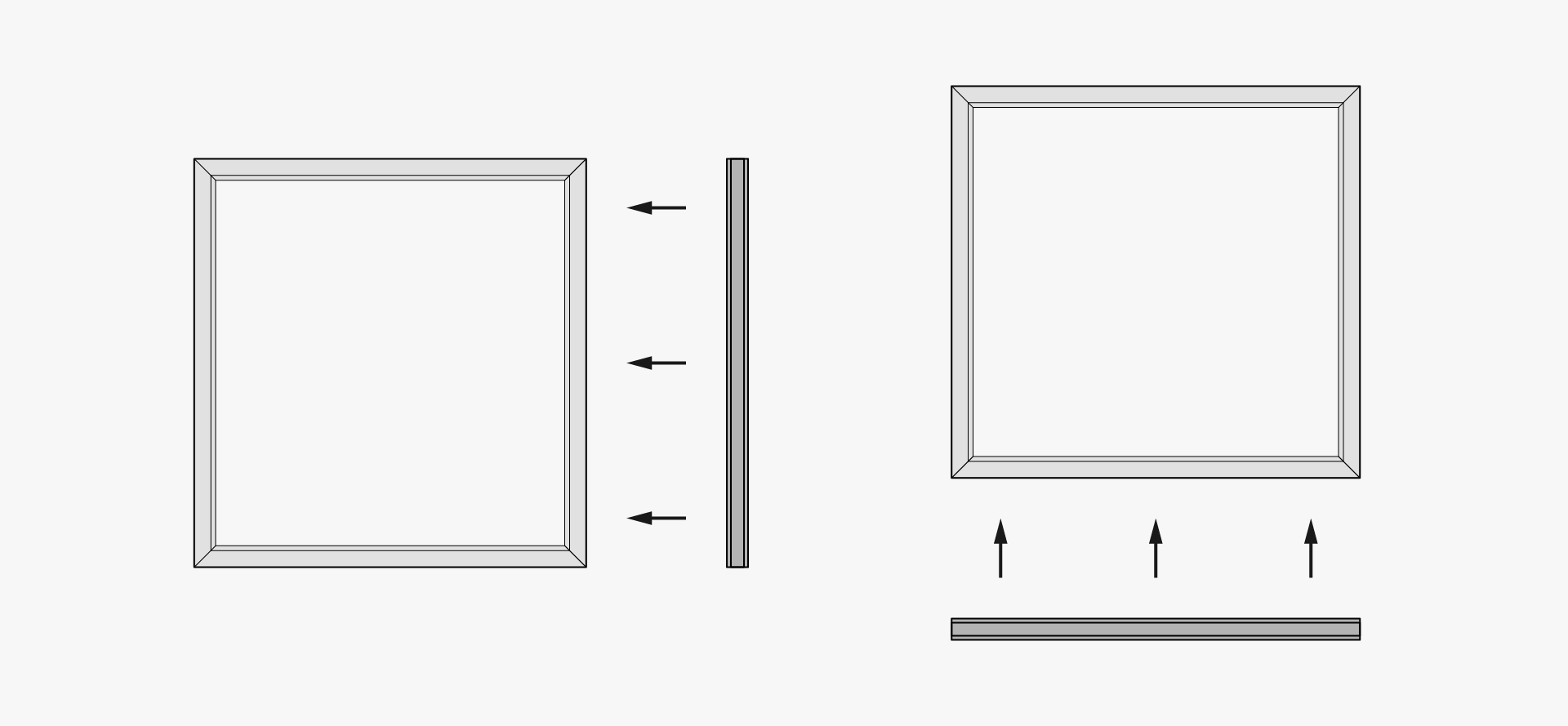

1. Paplašināšanas-paaugstināšanas profils jāpiestiprina pie produkta (pēc vajadzības – horizontāli vai vertikāli):

2. Savienojuma profili jau ir izstrādāti tā, lai tos varētu stingri piestiprināt pie izstrādājuma, izmantojot kanāliņus, un tie nav papildus jāpieskrūvē.

• Tomēr, ja ir individuāla nepieciešamība pēc papildu pastiprināšanas, to var veikt zemāk shēmā norādītajos attālumos.

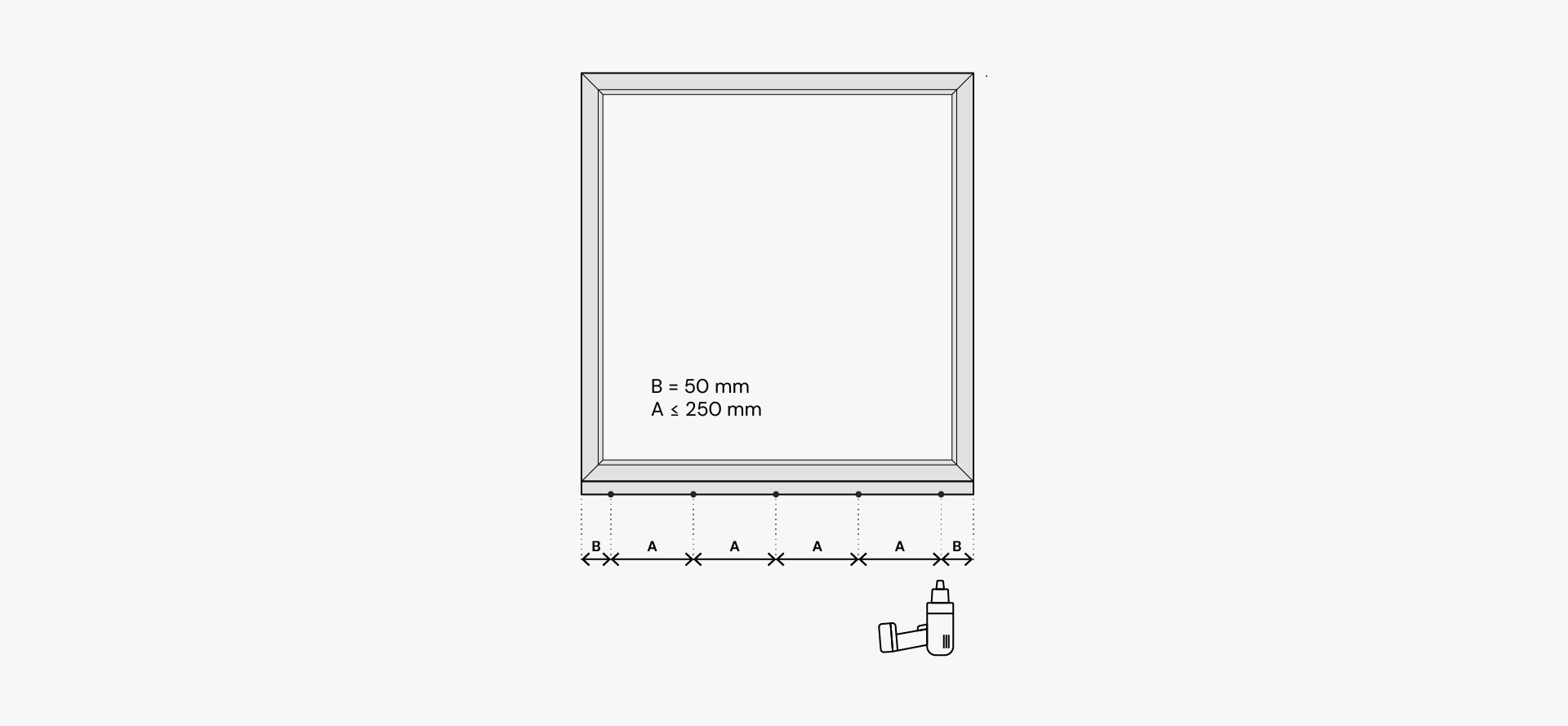

• Skrūvju urbšanas pozīcijas caur profiliem atkarībā no sistēmas ir norādītas montāžas mezglos.

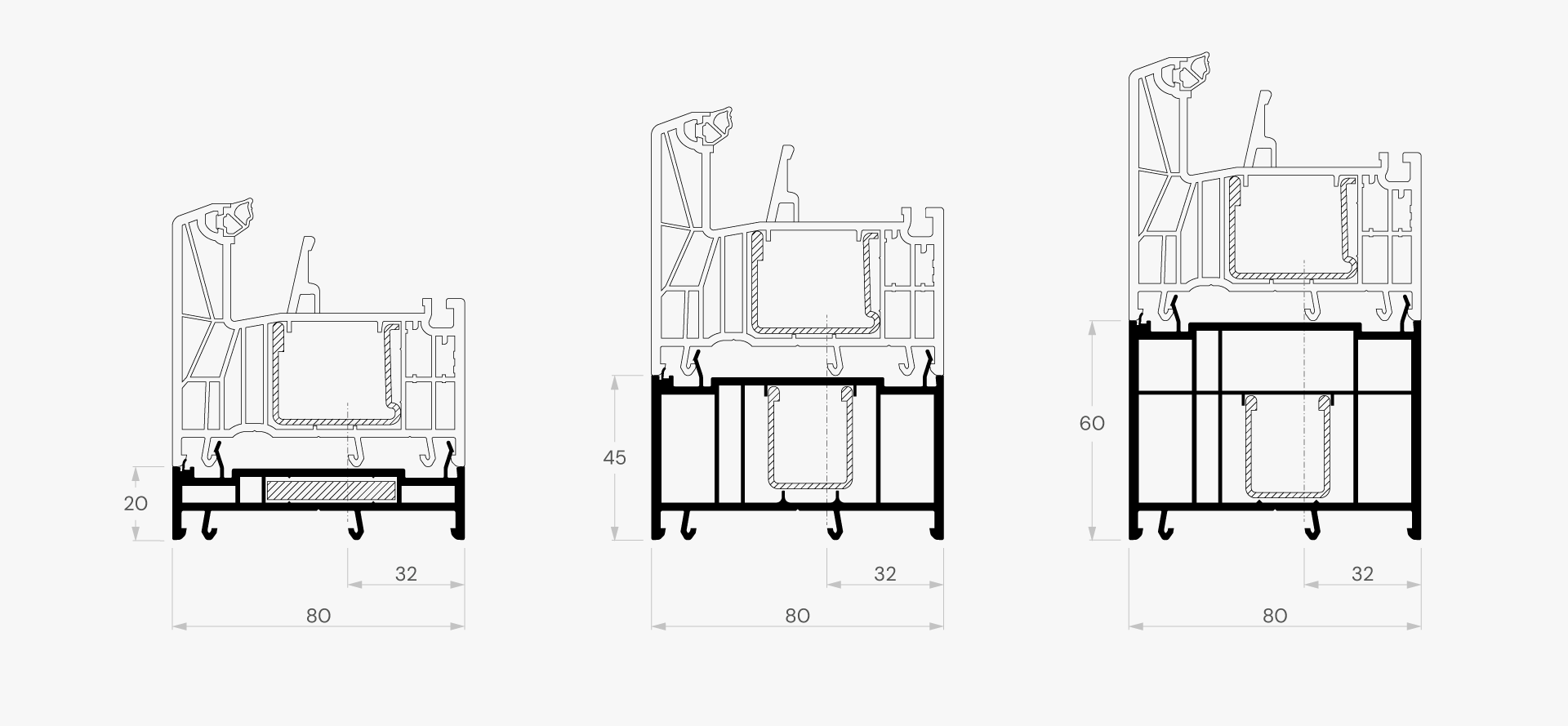

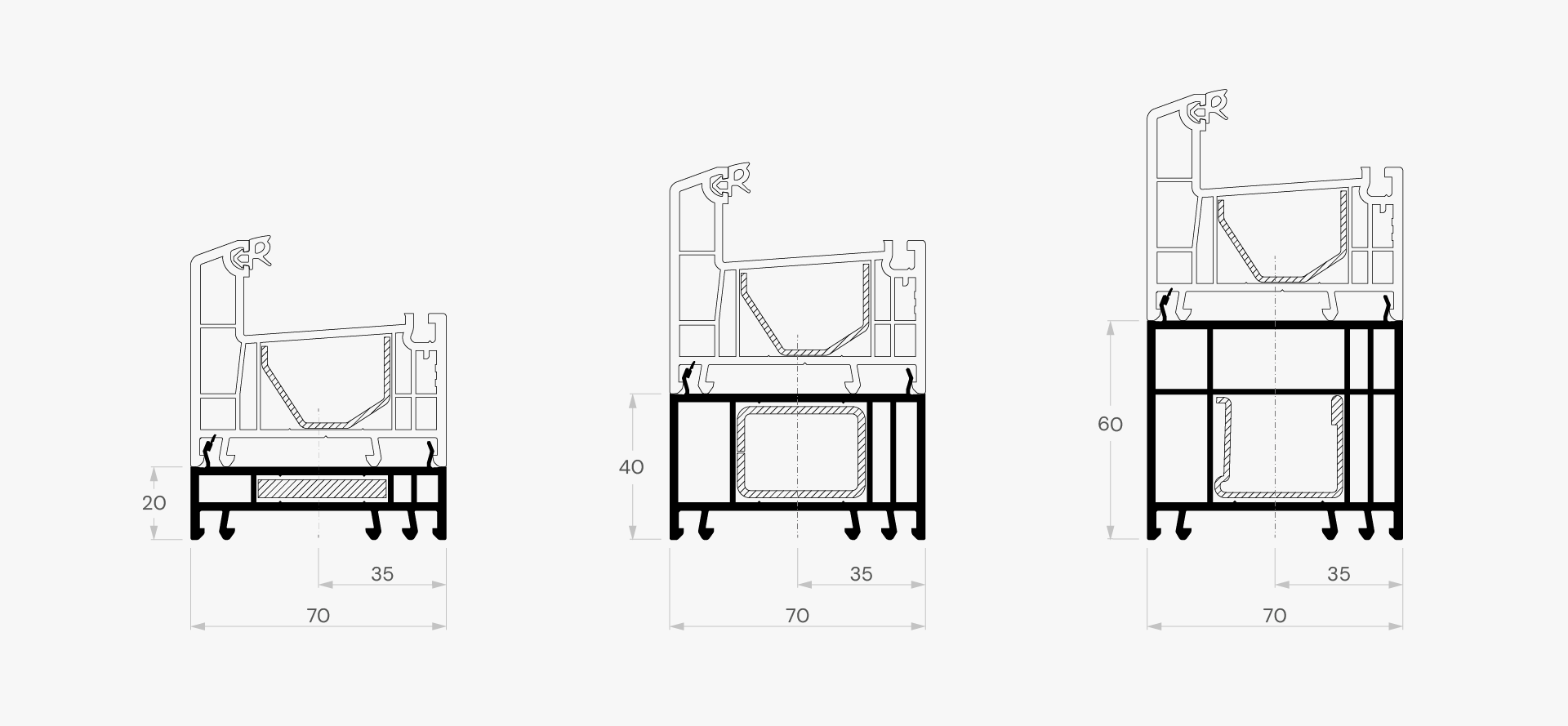

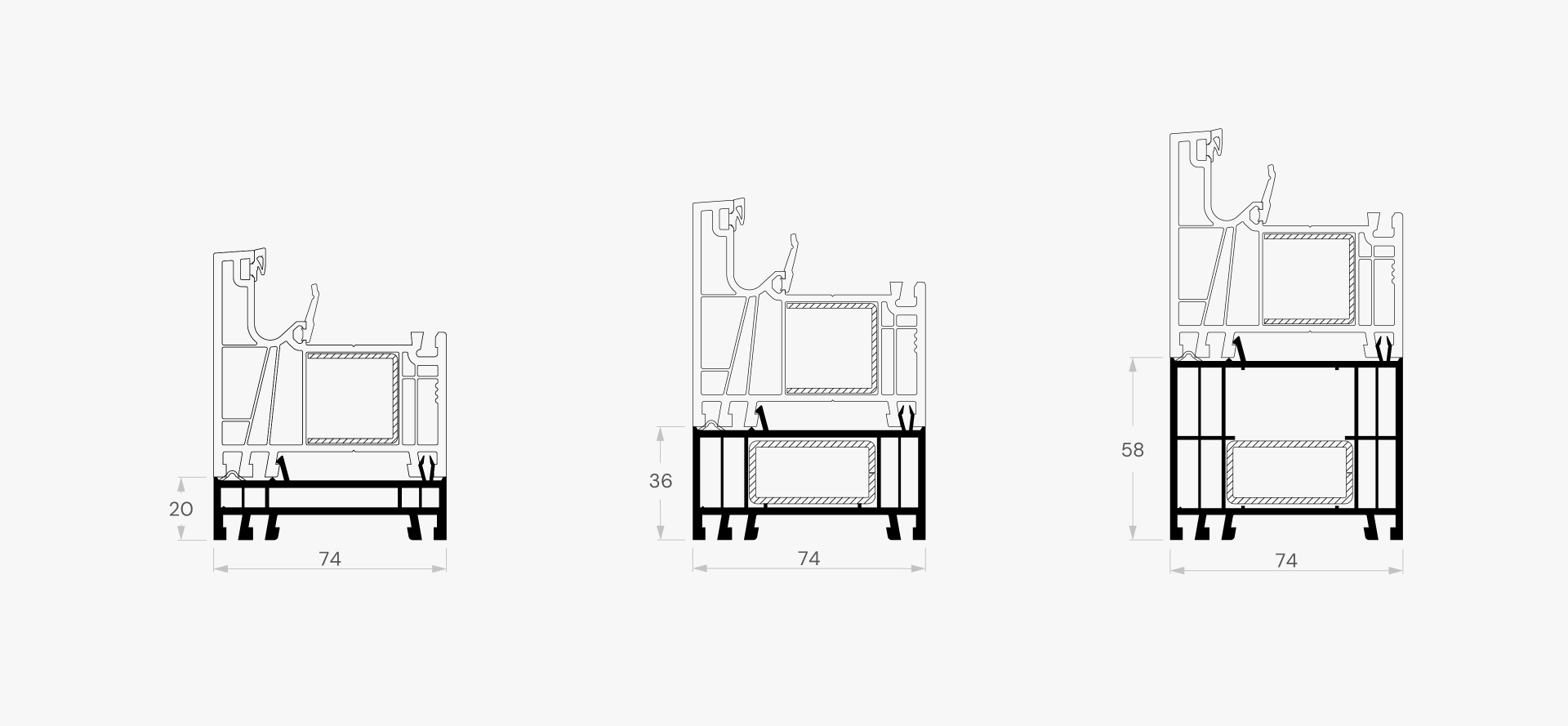

Paplašināšanas-paaugstināšanas profilu montāžas mezgli*

*Ar punktveida līniju ir norādīts papildu urbšanas attālums.

Palodžu profilu montāža

• Palodzes profils uzstādīšanai zem elementa, lai piestiprinātu iekšējās un ārējās palodzes.
• Profils jāizvēlas atbilstoši logu vai durvju sistēmai, lai atbilstu izmēriem.
• Svarīgi! Ieteicamie maksimālie papildu profilu izmēri vertikālai vai horizontālai savienošanai ir sniegti šeit: Izmēri 
• Palodzes profils jānostiprina tikai zem produkta un tikai pie produkta apakšējās malas.

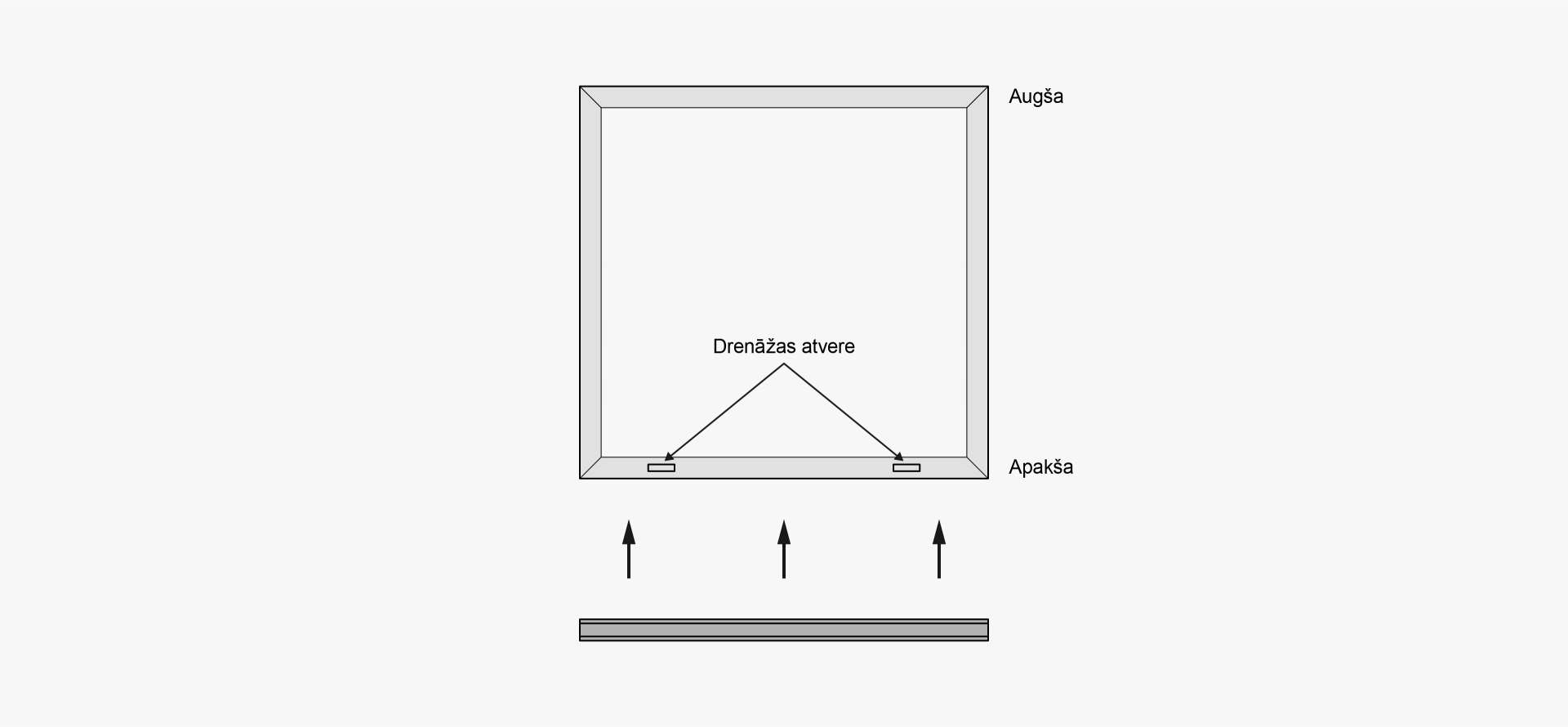

Lai orientētos, kā noteikt izstrādājuma apakšējo malu: drenāžas atveres vienmēr ir iefrēzētas produkta apakšējā daļā, ārpusē.

TATRO (Euro70)  montāža

1.    Pirms palodzes profila piestiprināšanas uz tā visā garumā jāuzlīmē pašizpletošā lente (skat. montāžas mezglus).

2.    TATRO (Euro70) palodžu profili jau ir izstrādāti tā, lai tos varētu stingri piestiprināt pie izstrādājuma, izmantojot kanāliņus, un tie nav papildus jāpieskrūvē.

• Tomēr, ja ir individuāla nepieciešamība pēc papildu pastiprināšanas, to var veikt zemāk shēmā norādītajos attālumos.

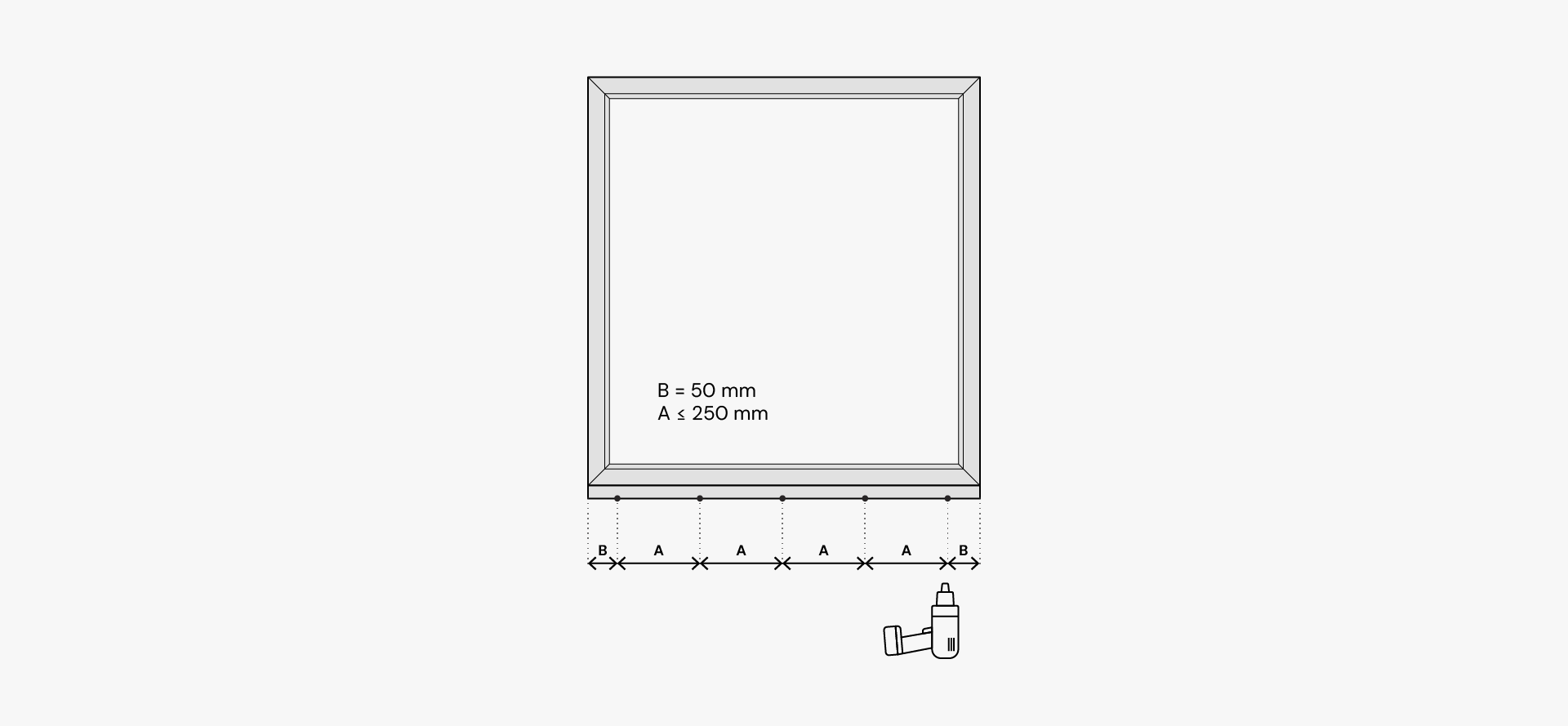

• Skrūvju urbšanas pozīcijas caur profiliem atkarībā no sistēmas ir norādītas montāžas mezglos.

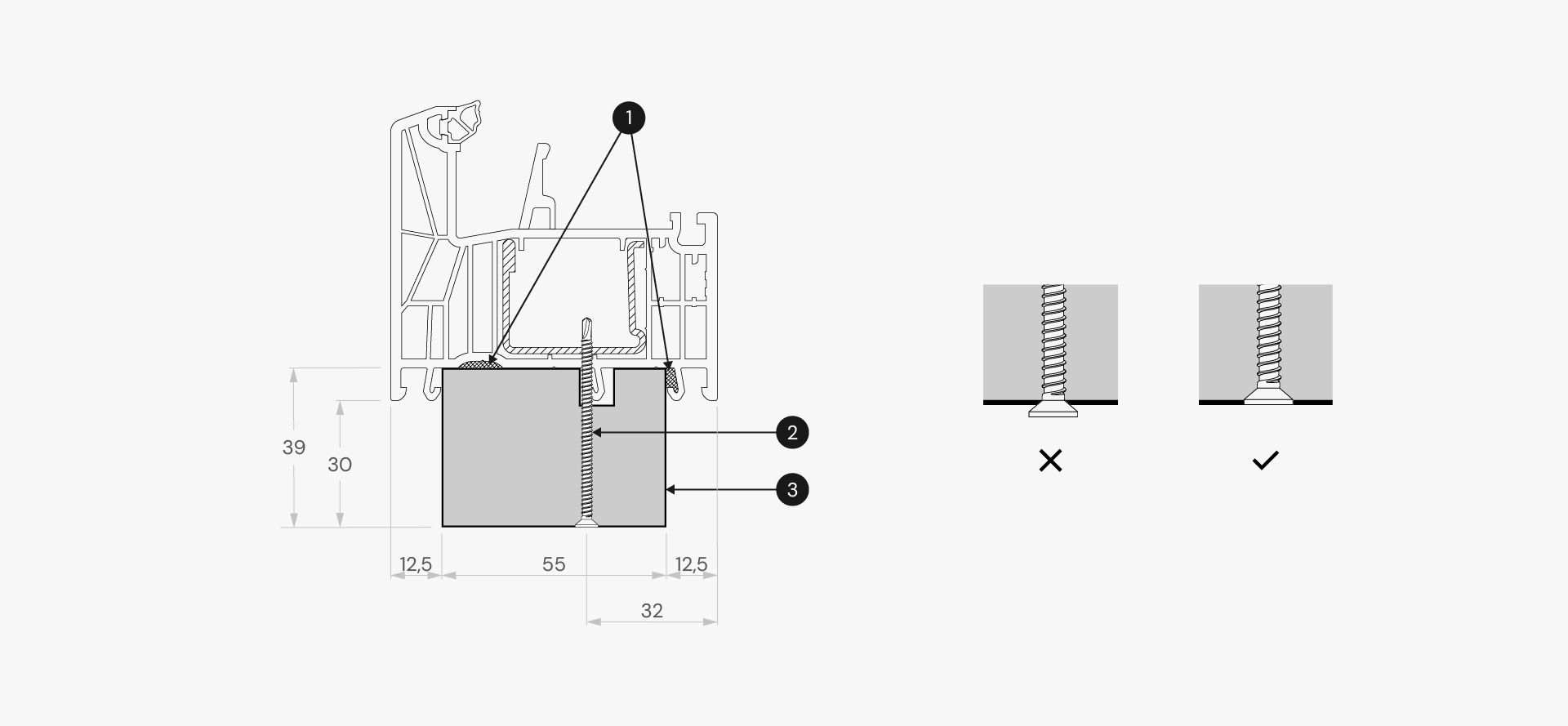

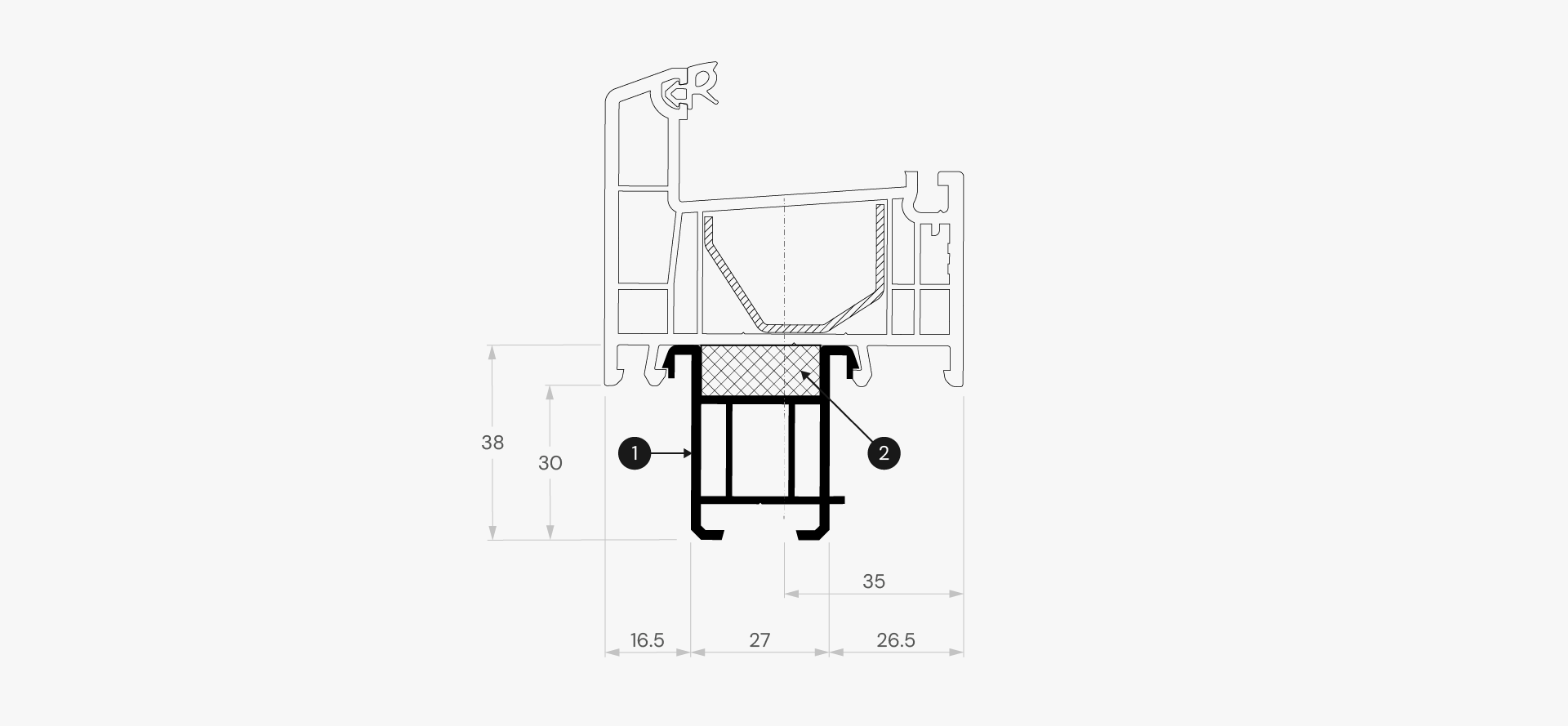

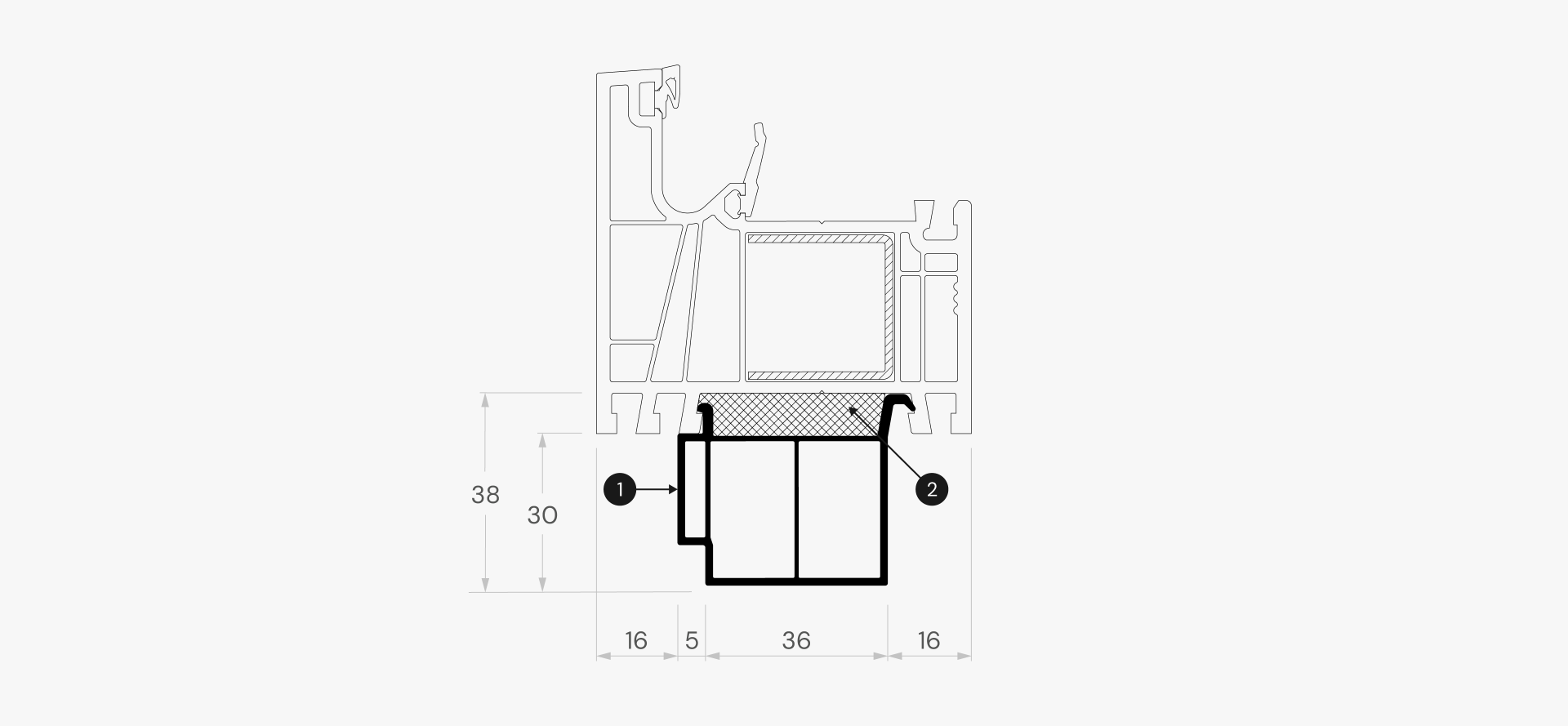

TATRO palodžu profilu montāžas mezgli*

*Ar punktveida līniju ir norādīts papildu urbšanas attālums.

ALPO (Synego) montāža

1. Pirms ALPO (Synego) palodzes profila montāžas produkta apakšējā virsma visā garumā zem shēmā norādītajiem punktiem jāapstrādā ar speciālo līmi "TR-EPDM-ADHESIVE" (kā alternatīva – līmes vietā var izmantot silikonu).

2. Kad palodzes profils ir pievienots produktam, tas jāpiestiprina ar stiprinājuma skrūvēm shēmā norādītajā attālumā caur abiem profiliem*.

SVARĪGI! Ieskrūvējiet skrūves tā, lai palodzes profila apakšējā virsma būtu līdzena!

Shēma, kā pieskrūvēt palodzes profilu pie produkta:

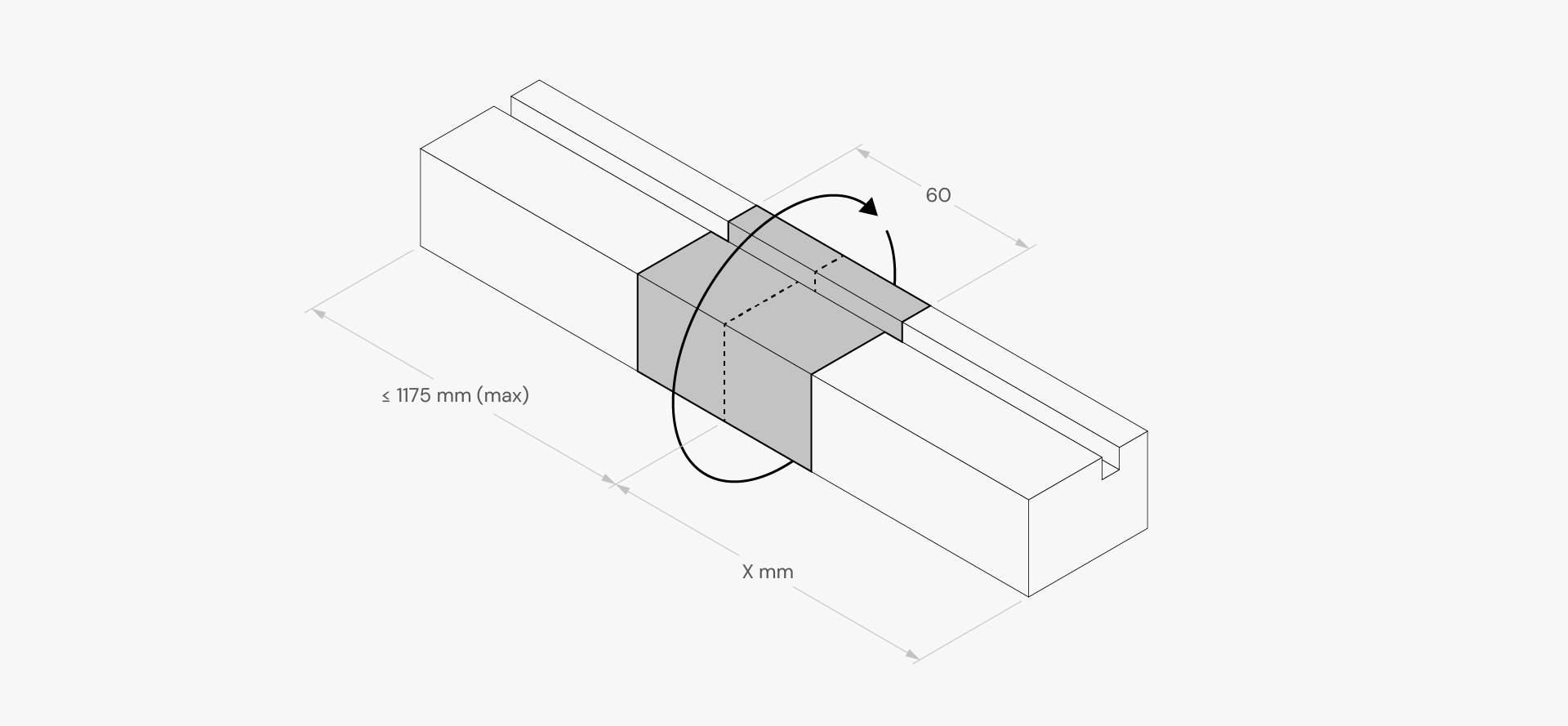

• Ja produktus ir garāks par 1175 mm, palodzes profils jāsavieno ar otru atbilstoša garuma daļu, un savienojums par visu perimetru 60 mm robežās jāaizlīmē ar STROXX ELASTIC JOINT 2000/89 ACTIVE blīvējuma lentu (kā alternatīvu sliekšņa profila vietā var izmantot iekšējo difūzijas lentu):

Montāžas darbu kvalitātes kontrole

Vēlreiz pārbaudiet pēc visu montāžas darbu pabeigšanas:

1. Uzstādīto izstrādājumu vertikalitāti, horizontalitāti un līmeni ailā. Pārbaudei izmantojiet līmeņrādi un mērlentu. Pārbaudes ieteikumus skatiet mūsu montāžas instrukcijās (lietotāja rokasgrāmatas). Ēkas konstrukciju ierīkošanas novirzes un deformācijas nedrīkst ietekmēt izstrādājuma ekspluatāciju vai jebkādu iespējamu materiāla bojāšanos nākotnē.
2. Uzstādīto izstrādājumu savstarpējos savienojumus ar papildu profiliem (paplašināšanas, paaugstināšanas, savienošanas u. tml.). Pārbaude jāveic, apskatot tuvumā labā apgaismojumā. Savienojuma šuvēm jābūt ūdensnecaurlaidīgām, savukārt spraugas, kas ir platākas par 2 mm, jānoslēdz ar silikona hermētiķi.
3. Blīvējuma zonu (montāžas šuvju) pārbaude. Savienojumi, piemēram ārējās difūzijas lentas, iekšējās tvaika izolācijas lentas, montāžas putas pārbauda vizuāli. Visiem savienojumiem jābūt ūdensnecaurlaidīgiem, un starp izstrādājumu un sienām nedrīkst būt spraugu. Pārbaude jāveic tuvumā labā apgaismojumā.
4. Uzstādītā izstrādājuma vērtņu funkcija un novietojums attiecībā pret rāmi. Vajadzības gadījumā – noregulējiet. Nepieciešamību nosaka, atverot un aizverot vērtni, pārbaudot, vai rokturi un furnitūras mehānismi nesprūst, nebalstās pret rāmi, vai starp rāmi un vērtni nav spraugu, caur kurām pūš vējš un iekļūst mitrums. Regulēšanas norādījumus skatiet sadaļā „Palīdzība”.
5. Uzstādīto palodžu horizontalitāti. Pārbaudiet, izmantojot līmeņrādi un mērlentu. Palodzēm jābūt pareizi uzstādītām:

   • Iekšējā – ar minimālu slīpumu uz telpas iekšpusi. Ieteicamais slīpums ir ~2 mm/100 mm no palodzes dziļuma.
   • Ārējā – ar vismaz 5 % slīpumu uz ēkas ārpusi. Minimālais slīpums: 9–10 mm/100 mm palodzes dziļuma.

Montāžas vietas sakopšana

• Pēc montāžas darbu pabeigšanas darba vieta jāsakopj, būvgruži jāaizved uz atbilstošiem būvmateriālu utilizēšanas punktiem. Vairāk par atkritumu izvešanu: https://www.zalajosta.lv/.
• Vecos, demontētos logus/durvis nogādā attiecīgajos būvniecības atkritumu savākšanas punktos. Vairāk par atkritumu izvešanu: https://www.zalajosta.lv/.
• Aizsargplēves no uzstādītajiem logu vai durvju profiliem jānoņem uzreiz pēc montāžas darbu pabeigšanas (ne ilgāk kā 6 mēnešus).
• Uzstādītiem izstrādājumiem stikls ir jānotīra no etiķešu un līmju paliekām ar saudzīgiem tīrīšanas līdzekļiem.

Video instrukcijas

Loga uzstādīšana jaunajā ailā ar montāžas plāksnītēm:

Stikla līstīšu un stikla paketes izņemšana/ievietošana:

Verama-atcgāžama loga ar redzamām eņģēm vērtnes izņemšana/ievietošana:

Verama-atgāžama loga ar neredzamām eņģēm vērtnes izņemšana/ievietošana:

Atgāžama loga vērtnes izņemšana/ievietošana:
